ซีรี่ส์ GND - ด้ามเครื่องมือการเซาะร่องและการตัด

ซีรี่ส์ GND - ด้ามเครื่องมือการเซาะร่องและการตัด
การปรับใช้ที่แนะนำ

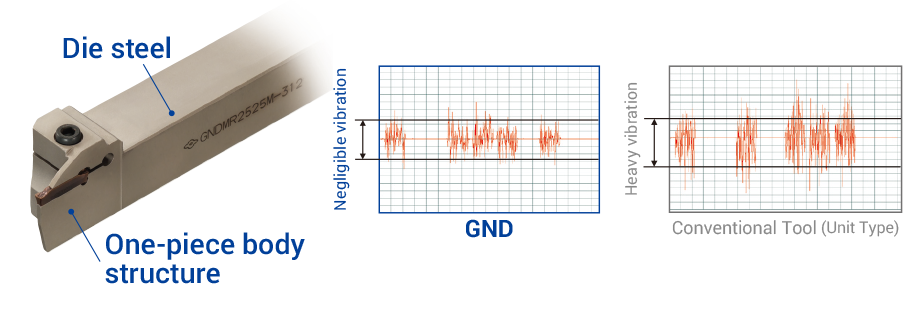

ตัวเครื่องมือมีความแข็งแกร่งสูง

ใช้แม่พิมพ์เหล็กกล้าและการสร้างแบบชิ้นเดียวเพื่อให้ได้การตัดที่มีความเสถียรโดยการยับยั้งการสะท้านไม่เพียงแค่ในการเซาะร่อง แต่ยังรวมถึงในการกลึง การตัดตามแบบและปาดหน้า

คุณลักษณะ

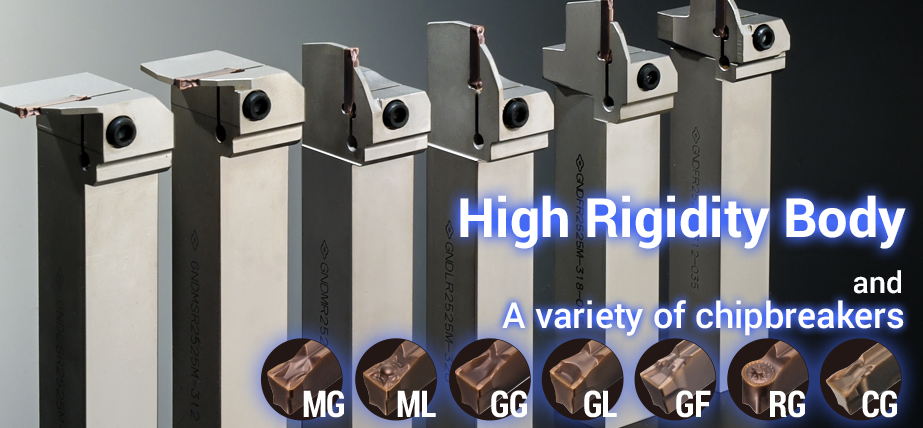

ลายหน้ามีดหลากหลาย

ซีรี่ส์ SEC-GND มีลายหน้ามีด 7 แบบที่แตกต่างกันสำหรับการปรับใช้ในการตัดต่างๆ



ประสิทธิภาพในการตัด

ลดการเกิดการสะท้าน

การออกแบบที่มีความแข็งแกร่งสูงลดการสะท้านได้ดีกว่าเครื่องมือทั่วไปสูงสุด 30%

ประสิทธิภาพในการตัด
วัสดุที่ใช้งาน SCM415
ด้าม GNDL R2525M-220
เม็ดมีด GCM N2002-GG (AC530U)
เงื่อนไข
การตัด
vc=100 ม./นาที, f=0.10มม./รอบ, ap=20.0 มม., แบบเปียก

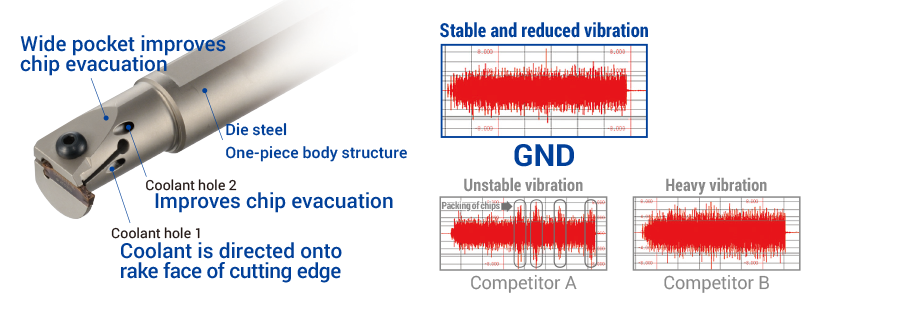

ทำให้แน่ใจว่าได้ทั้งความแข็งแกร่งสูงและประสิทธิภาพในการหักเศษที่ดี

ประสิทธิภาพในการตัด
วัสดุที่ใช้งาน SCM415
ด้าม GNDI R2532-T306
เม็ดมีด GCM N3002-GG (AC530U)
เงื่อนไข
การตัด
vc=100 ม./นาที, f=0.05มม./รอบ, ap=3.0 มม., แบบเปียก

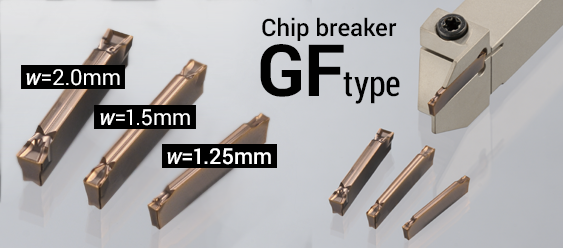

มีรายการสำหรับเครื่องกลึงขนาดเล็กชนิด GND เพิ่มขึ้น

ชนิด GF

รายการเครื่องมือรวมถึงความกว้างของการเซาะร่องที่ 1.25, 1.5, 2.0 และ 3.0 มม.

ลดการสะท้านและมีการตัดประสิทธิภาพสูง

ลดการสั่นสะเทือนในขณะเซาะร่อง โดยใช้ด้ามแข็งแกร่งสูงของซีรี่ส์ GND

ลดปัญหาการควบคุมเศษตัด

เพื่อปรับปรุงการควบคุมเศษตัดให้ดีขึ้นภายใต้สภาวะต่างๆ เราได้เพิ่มชนิด GF ใหม่ให้กับรายการลายหน้ามีดที่หลากหลายของเรา



ชนิด GF

ลายหน้ามีดชนิด GF มีแรงต้านทานที่เกิดจากการตัดต่ำ

1. ลดการสะท้านในขณะตัด

2. เหมาะสำหรับการตัดโดยใช้อุปกรณ์พลังงานต่ำ เช่น เครื่องกลึงขนาดเล็ก

3. ลดการพอกติดกับเครื่องมือและมีอายุการใช้งานยาวนานในการตัดเหล็กกล้าไร้สนิม เป็นต้น

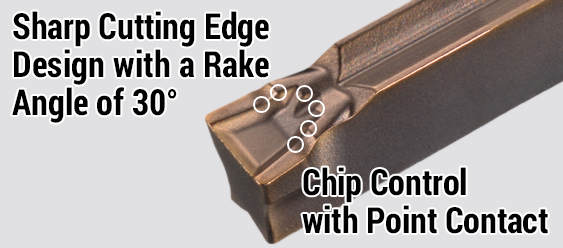

มีการควบคุมเศษตัดที่ยอดเยี่ยมและความทนทานการตัดลดลง เนื่องจากการออกแบบขอบคมตัดที่คมกริบโดยมีมุมคาย 30° รวมถึงการทนทานต่อความเสียดทานผ่านการควบคุมเศษตัดด้วยจุดสัมผัส
