ビームシェイパ
FEATURE 特長
ビームシェイパとは、ガウシアンビームをフラットトップやリングモードビームへ変換する素子です。用途によって最適なビーム形状が異なり、切断、溶接、穴あけ、パターニングなど、幅広いレーザ加工分野にて用いられています。
集光機能を含めた単一素子タイプと分離した2素子タイプの2種類を用意しています。また目的とするビーム形状により、非球面レンズタイプとDOE（Diffractive Optical Elements、回折型光学部品）タイプを選択します。DOEビームシェイパの場合、ビーム形状を矩形やラインなどの円形ではない形状に変化させることができます。
●材料

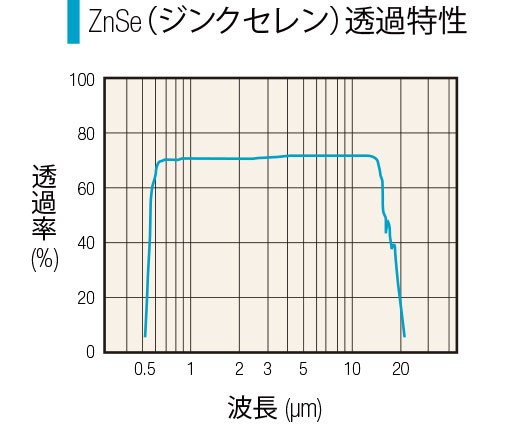

赤外線であるCO2レーザ光の透明度が高く（吸収係数が小さく）、可視ガイド光が透過する材料であるジンクセレン（ZnSe、セレン化亜鉛）が最もよく用いられます。住友電工はジンクセレン材料の合成炉を自社開発して運用しており、国産のジンクセレン材料を用いて素子を製造可能です。
●コーティング
レンズ、DOEには標準で両面AR（Anti Reflection、反射防止）コートが施されます。
また、住友電工のコーティングには、CO2レーザ用レンズの類似品において一般的なThF4（放射性物質のフッ化トリウム）を一切使用しておりませんので、環境にやさしく安全にお取り扱いいただけます。
MOVIE 製品紹介動画
SPEC EXAMPLES 仕様例
単一素子 非球面ビームシェイパ
横にスクロールできます
| 型 番 | 波長(μm) | 入射ビーム径(1/e2ømm) | フラットトップサイズ (mm) | ワーキングディスタンス (mm) | 寸法(mm) | |
|---|---|---|---|---|---|---|
| øD | T | |||||
| AHZ1-17.5-4WD100 | 10.6 | 17.5 | 4 | 100 | 50.8 | 7.0 |
2枚組（位相整合付） 非球面ビームシェイパ
横にスクロールできます
| 型 番 | 波長(μm) | 入射ビーム径 (1/e2ømm) | 出射ビームサイズ (mm) | レンズ間距離 (mm) | 寸法(mm) | |
|---|---|---|---|---|---|---|
| シェイパ (øD×T) |
位相整合 (øD×T) |
|||||
| AHCZ1-15-15LD170 | 10.6 | 15 | 15 | 170 | 50.8×8 | 50.8×8 |
| AHCZ1-8-8LD150 | 8 | 8 | 150 | 30×5 | 30×5 | |
| AHCZ9-8-8LD150 | 9300 （9400） |
8 | 8 | 150 | 30×5 | 30×5 |
| AHCZ9-6.5-6.5LD122 | 6.5 | 6.5 | 122 | 30×5 | 30×5 | |
単一素子 DOEビームシェイパ
横にスクロールできます
| 型 番 | 波長(μm) | 入射ビーム径 (1/e2ømm) | フラットトップ形状 (mm) | ワーキングディスタンス (mm) | 寸法（mm） | |
|---|---|---|---|---|---|---|
| øD | T | |||||
| DHZ1-20-8.5X4WD600 | 10.6 | 20 | 8.5 × 4 | 600 | 50.8 | 5.0 |
| DHZ9-15-S0.15WD67 | 9.3 (9.4) |
15 | 0.15 × 0.15 | 67 | 50.8 | 5.0 |
単一素子（ラインビーム）DOEビームシェイパ
横にスクロールできます
| 型 番 | 波長(μm) | 入射ビーム径 (1/e2ømm) | フラットトップ形状 (mm) | ワーキングディスタンス (mm) | 寸法（mm） | |
|---|---|---|---|---|---|---|
| øD | T | |||||
| DHWZ1-15-25X0.3WD250 | 10.6 | 15 | 25 × 0.3 | 250 | 50.8 | 5.08 |
| DHWZ1-15-50X0.5WD500 | 15 | 50 × 0.5 | 500 | 50.8 | 5.08 | |
| DHWZ1-6.25-10X0.2WD85 | 6.25 | 10 × 0.2 | 85 | 50.8 | 5.08 | |
| DHWZ1-8.75-14X0.14WD85 | 8.75 | 14 × 0.14 | 85 | 50.8 | 5.08 | |
長焦点深度（集光機能分離型）DOEビームシェイパ
横にスクロールできます
| 型 番 | 波長(μm) | 入射ビーム径(1/e2ømm) | ホモジナイズ形状(μm) * | 寸法（mm） | |
|---|---|---|---|---|---|
| øD | T | ||||
| DHLZ1-8-290 | 10.6 | 8 | ø290 | 25.4 | 5.08 |
| DHLZ1-7.2-S310 | 7.2 | 310 × 310(TypeⅠ) | 25.4 | 5.08 | |
| DHLZ1-7.2-S320E | 7.2 | 320 × 320(TypeⅡ) | 25.4 | 5.08 | |
| DHLZ9-8-275 | 9.3 (9.4) |
8 | ø275 | 25.4 | 5.08 |
| DHLZ9-7.2-S285E | 7.2 | 285 × 285(TypeⅡ) | 25.4 | 5.08 | |
* FL127mm集光レンズ使用時
仕様は一例です。住友電工ではお客様のご要望に応じた特別設計のレンズを主に製造していますので、詳細はご相談ください。
