CO2レーザ用レンズ・ミラー
FΘレンズ
FEATURE 特長

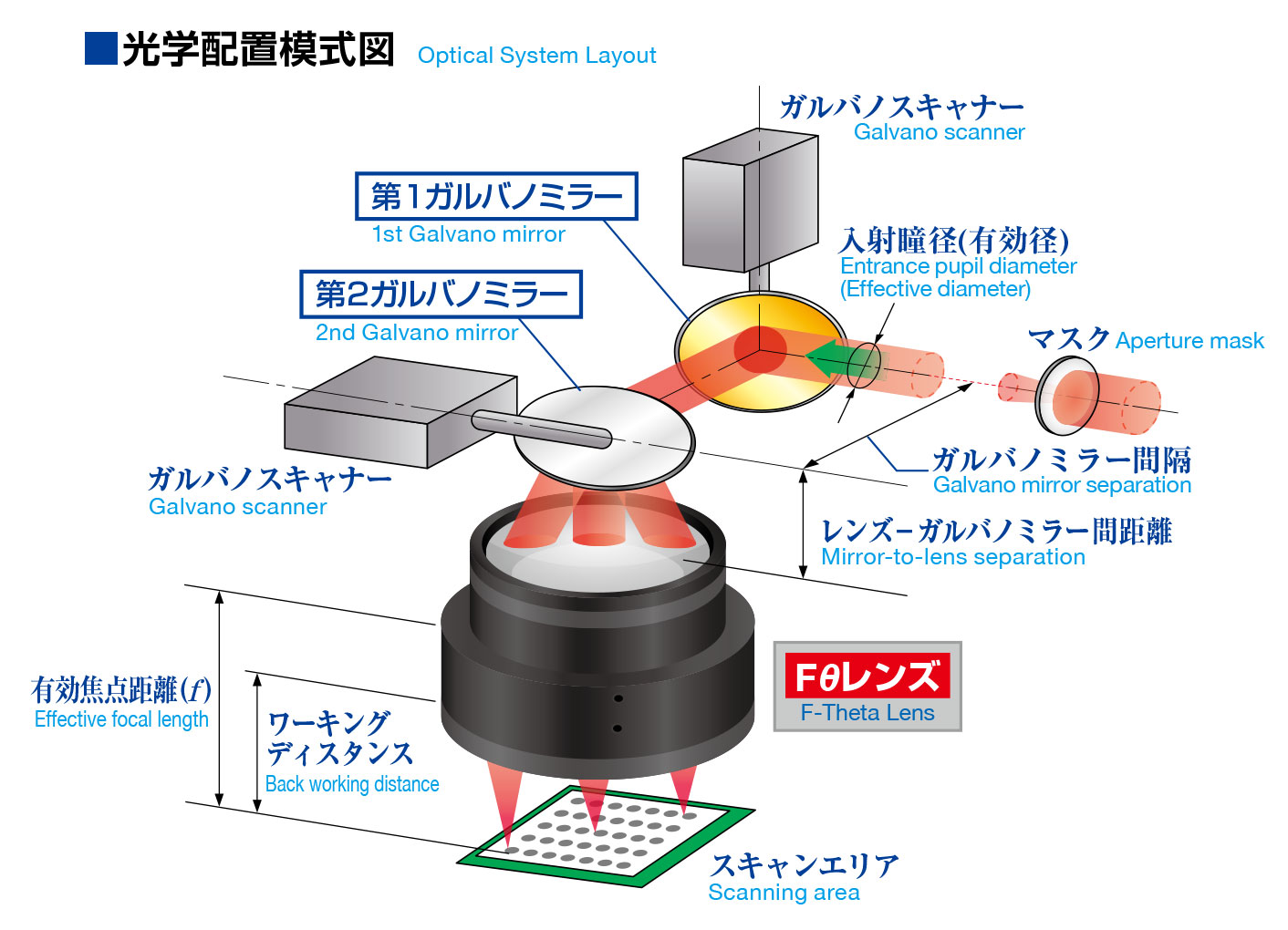

スキャナー等で走査したレーザビームを集光させるレンズです。プリント配線基板の高速穴あけや、電子部品や樹脂部品の高速マーキング用途などに使われます。
高精度テレセントリックレンズは、収差を極限まで抑え、かつレーザビームをワークにほぼ垂直に入射させます。レーザドリルなどの微細穴あけなどの加工に適したレンズです。ワイドエリア非テレセントリックレンズは、広いスキャンエリアを高速にスキャンさせたいマーカーやプロッターなどに適したレンズです。レンズによっては高硬度のDLC（ダイヤモンドライクカーボン）をコーティングしたウィンドウを採用し、ワークから発生する飛散物からFΘレンズを保護します。
MOVIE 製品紹介動画
SPEC EXAMPLES 仕様例
テレセントリック Fθレンズ
横にスクロールできます
| 光学設計番号 | 波長(nm) | 有効焦点距離（f）(mm) | 入射瞳径（ø）(mm) | スキャンエリア（角）(mm) | 保護ウィンドウ |
|---|---|---|---|---|---|
| FT9F68.9E25S33TA | 9.4 | 68.9 | 25 | 33 | ○ |
| FT9F75E30S35TA | 9.4 | 75 | 30 | 35 | ○ |
| FT9F80E27S33TA | 9.3 | 80 | 27 | 33 | ○ |
| FT9F80E30S45TA | 9.4 | 80 | 30 | 45 | ○ |
| FT9F85E30S50TA | 9.4 | 85 | 30 | 50 | ○ |
| FT9F89E20S50TA | 9.3 | 89 | 20 | 50 | ○ |
| FT1F100E15S50TA | 10.6 | 100 | 15 | 50 | ○ |
| FT9F100E15S65TA | 9.3 | 100 | 15 | 65 | ○ |
| FT9F100E25S50TA | 9.3 | 100 | 25 | 50 | ○ |
| FT9F103E30S40TA | 9.3 | 103 | 30 | 40 | ○ |
| FT9F120E25S70TA | 9.4 | 120 | 25 | 70 | ○ |
非テレセントリック Fθレンズ
横にスクロールできます
| 光学設計番号 | 波長(nm) | 有効焦点距離（f）(mm) | 入射瞳径（ø）(mm) | スキャンエリア（角）(mm) | 保護ウィンドウ |
|---|---|---|---|---|---|
| FT1F75E20S30 | 10.6 | 75 | 20 | 30 | × |
| FT1F80E12S45 | 10.6 | 80 | 12 | 45 | × |
| FT1F120E15S50 | 10.6 | 120 | 15 | 50 | × |
| FT1F150E16S106 | 10.6 | 150 | 16 | 106 | × |
| FT1F190E15S100 | 10.6 | 190 | 15 | 100 | × |
| FT1F200E30S100 | 10.6 | 200 | 30 | 100 | ○ |
| FT1F270E15S150 | 10.6 | 270 | 15 | 150 | × |
| FT1F375E30S200A | 10.6 | 375 | 30 | 200 | ○ |
| FT1F420E30S250A | 10.6 | 420 | 30 | 250 | ○ |
| FT1F570E15S300 | 10.6 | 570 | 15 | 300 | × |
※仕様は一例です。住友電工ではお客様のご要望に応じた特別設計のレンズを主に製造していますので、詳細はご相談ください。
