CO2レーザ用レンズ・ミラー
レンズ
FEATURE 特長
加工品質に大きな影響を及ぼすレーザビームの吸収を極限まで抑え、優れた集光性能と経済性を実現したレンズです。一般的な平凸レンズからメニスカスレンズ、高集光を実現した非球面レンズやレーザ加工機に使われる耐圧レンズに加え、シリンドリカルレンズ、平凹レンズ、コリメータレンズなど、様々なレンズを取り揃えています。特に非球面レンズでは、非球面形状の採用により球面収差を極限まで抑え、小スポット化を実現します。短焦点で入射ビーム径が大きい光学系で威力を発揮します。

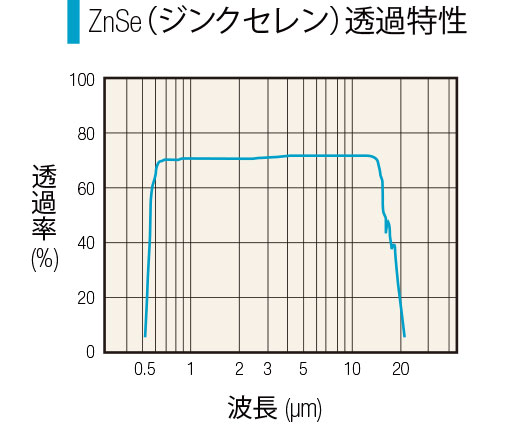

●材料
赤外線であるCO2レーザ光の透明度が高く（吸収係数が小さく）、可視ガイド光が透過する材料であるジンクセレン（ZnSe、セレン化亜鉛）が最もよく用いられます。住友電工はジンクセレン材料の合成炉を自社開発して運用しており、国産のジンクセレン材料を用いてレンズを製造可能です。
●コーティング
レンズには標準で両面AR（Anti Reflection、反射防止）コートが施されます。当社独自のコーティング技術により、レーザ光の吸収を極限まで低減したタイプもご用意しております。その優れた特性は、高出力レーザ加工において威力を発揮します。
また、住友電工のレンズコーティングには、CO2レーザ用レンズの類似品において一般的なThF4（放射性物質のフッ化トリウム）を一切使用しておりませんので、環境にやさしく安全にお取り扱いいただけます。
SPEC EXAMPLES 仕様例
●レーザ加工機用 ZnSe耐圧レンズ
高出力のレーザ光で高圧のアシストガスを使い鉄板などを高速にカットするレーザ加工機で使用されます。レンズの形状は平凸タイプとメニスカスタイプがあり、レーザ光の吸収を抑えた標準タイプ（S）と大出力レーザによる熱的不安定性を解消し、レーザ加工性能を改善および安定させる低吸収率タイプ（L）があります。
・耐圧ZnSe平凸レンズ
横にスクロールできます
| 仕様番号 | 直径(øD)×焦点距離(FL)（inch） | 寸法（mm） | ||||
|---|---|---|---|---|---|---|
| øD | FL | ET | CT | WD | ||
| LXZ 38.1F95.3-2.03-S/L | 1.5×3.75 | 38.1 | 95.3 | 2.03 | 3.4 | 93.8 |
| LXZ 38.1F95.3-7.62-S/L | 7.62 | 9.0 | 91.5 | |||
| LXZ 38.1F95.3-7.87-S/L | 7.87 | 9.2 | 91.4 | |||
| LXZ 38.1F127-2.03-S/L | 1.5×5.0 | 127.0 | 2.03 | 3.1 | 125.7 | |
| LXZ 38.1F127-4-S/L | 4.00 | 5.0 | 124.9 | |||
| LXZ 38.1F127-7.62-S/L | 7.62 | 8.6 | 123.4 | |||
| LXZ 38.1F127-7.87-S/L | 7.87 | 8.9 | 123.3 | |||
| LXZ 38.1F190.5-4-S/L | 1.5×7.5 | 190.5 | 4.00 | 4.7 | 188.6 | |
| LXZ 38.1F190.5-7.62-S/L | 7.62 | 8.3 | 187 | |||
| LXZ 38.1F190.5-7.87-S/L | 7.87 | 8.6 | 186.9 | |||
| LXZ 50.8F127-7.87-S/L | 2.0×5.0 | 50.8 | 127.0 | 7.87 | 9.7 | 123 |
| LXZ 50.8F127-9.65-S/L | 9.65 | 11.5 | 122.2 | |||
| LXZ 50.8F190.5-3.05-S/L | 2.0×7.5 | 190.5 | 3.05 | 4.3 | 188.7 | |
| LXZ 50.8F190.5-7.87-S/L | 7.87 | 9.1 | 186.7 | |||
| LXZ 50.8F190.5-9.65-S/L | 9.65 | 10.9 | 186 | |||
| LXZ 50.8F222.3-7.87-S/L | 2.0×8.75 | 222.3 | 7.87 | 8.9 | 218.5 | |
| LXZ 50.8F222.3-9.65-S/L | 9.65 | 10.7 | 223.3 | |||
| LXZ 50.8F254-3.05-S/L | 2.0×10.0 | 254.0 | 3.05 | 4.0 | 252.4 | |
| LXZ 50.8F254-7.87-S/L | 7.87 | 8.8 | 250.3 | |||
| LXZ 50.8F254-9.65-S/L | 9.65 | 10.6 | 249.6 | |||
| LXZ 63.5F222.3-7.87-S/L | 2.5×8.75 | 63.5 | 222.3 | 7.87 | 9.5 | 218.3 |
| LXZ 63.5F254-9.90-S/L | 2.5×10.0 | 254.0 | 9.90 | 11.3 | 255.4 | |
・耐圧ZnSeメニスカスレンズ
横にスクロールできます
| 仕様番号 | 直径(øD)×焦点距離(FL)（inch） | 寸法（mm） | ||||
|---|---|---|---|---|---|---|
| øD | FL | ET | CT | WD | ||
| LMZ 38.1F63.5-6-S/L | 1.5×2.5 | 38.1 | 63.5 | 6.00 | 8.0 | 56.9 |
| LMZ 38.1F95.3-6-S/L | 1.5×3.75 | 95.3 | 6.00 | 7.3 | 89.6 | |
| LMZ 38.1F95.3-7.37-S/L | 7.37 | 8.7 | 88.7 | |||
| LMZ 38.1F127-6-S/L | 1.5×5.0 | 127.0 | 6.00 | 7.0 | 121.8 | |
| LMZ 38.1F127-8.99-S/L | 8.99 | 10.0 | 120.0 | |||
| LMZ 38.1F190.5-8.99-S/L | 1.5×7.5 | 190.5 | 8.99 | 9.7 | 183.7 | |
| LMZ 38.1F254-7.37-S/L | 1.5×10.0 | 254.0 | 7.37 | 7.9 | 248.5 | |
| LMZ 38.1F254-8.99-S/L | 8.99 | 9.5 | 247.4 | |||
●ZnSeスタンダードレンズ

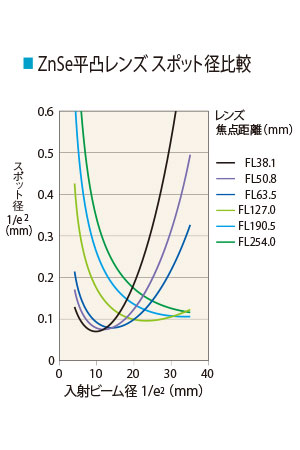

・ZnSe平凸レンズ
CO2レーザ加工でもっともよく使用されているタイプのレンズです。
横にスクロールできます
| 仕様番号 | 直径(øD)×焦点距離(FL)（inch） | 寸法（mm） | ||||
|---|---|---|---|---|---|---|
| øD | FL | ET | CT | WD | ||
| LXZ 12.7F38.1-3 | 0.5×1.5 | 12.7 | 38.1 | 3 | 3.38 | 36.7 |
| LXZ 12.7F50.8-3 | 0.5×2.0 | 50.8 | 3.28 | 49.4 | ||
| LXZ 19.1F38.1-3 | 0.75×1.5 | 19.1 | 38.1 | 3 | 3.86 | 36.5 |
| LXZ 19.1F50.8-3 | 0.75×2.0 | 50.8 | 3.64 | 49.3 | ||
| LXZ 25.4F63.5-3 | 1.0×2.5 | 25.4 | 63.5 | 3 | 3.91 | 61.9 |
| LXZ 25.4F95.3-3 | 1.0×3.75 | 95.3 | 3.6 | 93.7 | ||
| LXZ 25.4F127-3 | 1.0×5.0 | 127 | 3.45 | 125.6 | ||
| LXZ 25.4F190.5-3 | 1.0×7.5 | 190.5 | 3.3 | 189.1 | ||
| LXZ 25.4F254-3 | 1.0×10.0 | 254 | 3.23 | 252.7 | ||
| LXZ 27.9F63.5-3 | 1.1×2.5 | 27.9 | 63.5 | 3 | 4.1 | 61.8 |
| LXZ 27.9F95.3-3 | 1.1×3.75 | 95.3 | 3.73 | 93.7 | ||
| LXZ 27.9F127-3 | 1.1×5.0 | 127 | 3.55 | 125.5 | ||
| LXZ 27.9F190.5-3 | 1.1×7.5 | 190.5 | 3.36 | 189.1 | ||
| LXZ 27.9F254-3 | 1.1×10.0 | 254 | 3.27 | 252.6 | ||
| LXZ 27.9F381-3 | 1.1×15.0 | 381 | 3.18 | 379.7 | ||
| LXZ 38.1F95.3-3 | 1.5×3.75 | 38.1 | 95.3 | 3 | 4.36 | 93.4 |
| LXZ 38.1F127-3 | 1.5×5.0 | 127 | 4.02 | 125.3 | ||
| LXZ 38.1F190.5-3 | 1.5×7.5 | 190.5 | 3.68 | 189 | ||
| LXZ 38.1F254-3 | 1.5×10.0 | 254 | 3.51 | 252.5 | ||
| LXZ 38.1F381-3 | 1.5×15.0 | 381 | 3.34 | 379.6 | ||
| LXZ 50.8F127-3 | 2.0×5.0 | 50.8 | 127 | 3 | 4.82 | 125 |
| LXZ 50.8F190.5-3 | 2.0×7.5 | 190.5 | 4.21 | 188.7 | ||
| LXZ 50.8F254-3 | 2.0×10.0 | 254 | 3.91 | 252.4 | ||
| LXZ 50.8F381-3 | 2.0×15.0 | 381 | 3.6 | 379.5 | ||

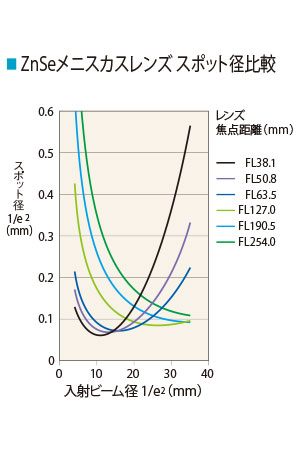

・ZnSeメニスカスレンズ
2つの球面の最適な選択で収差を抑え、優れた集光性を実現します。短い焦点距離での集光性が特に優れています。
横にスクロールできます
| 仕様番号 | 直径(øD)×焦点距離(FL)（inch） | 寸法（mm） | ||||
|---|---|---|---|---|---|---|
| øD | FL | ET | CT | WD | ||
| LMZ 12.7F38.1-3 | 0.5×1.5 | 12.7 | 38.1 | 3 | 3.37 | 35.6 |
| LMZ 19.1F38.1-3 | 0.75×1.5 | 19.1 | 38.1 | 3 | 3.84 | 35 |
| LMZ 19.1F50.8-3 | 0.75×2.0 | 50.8 | 3.63 | 48 | ||
| LMZ 25.4F25.4-2 | 1.0×1.0 | 25.4 | 25.4 | 2 | 4.41 | 21 |
| LMZ 25.4F38.1-2 | 1.0×1.5 | 38.1 | 3.54 | 34.8 | ||
| LMZ 25.4F50.8-2 | 1.0×2.0 | 50.8 | 3.14 | 48 | ||
| LMZ 25.4F63.5-2 | 1.0×2.5 | 63.5 | 2.91 | 61 | ||
| LMZ 25.4F95.3-2 | 1.0×3.75 | 95.3 | 2.6 | 93.2 | ||
| LMZ 27.9F25.4-2 | 1.1×1.0 | 27.9 | 25.4 | 2 | 4.98 | 20.2 |
| LMZ 27.9F38.1-2 | 1.1×1.5 | 38.1 | 3.87 | 34.4 | ||
| LMZ 27.9F50.8-2 | 1.1×2.0 | 50.8 | 3.38 | 47.7 | ||
| LMZ 27.9F63.5-2 | 1.1×2.5 | 63.5 | 3.1 | 60.8 | ||
| LMZ 27.9F95.3-2 | 1.1×3.75 | 95.3 | 2.73 | 93 | ||
| LMZ 27.9F127-2 | 1.1×5.0 | 127 | 2.54 | 125 | ||
| LMZ 38.1F63.5-3 | 1.5×2.5 | 38.1 | 63.5 | 3 | 5.06 | 58.9 |
| LMZ 38.1F95.3-3 | 1.5×3.75 | 95.3 | 4.36 | 91.6 | ||
| LMZ 38.1F127-3 | 1.5×5.0 | 127 | 4.02 | 123.7 | ||
| LMZ 38.1F190.5-3 | 1.5×7.5 | 190.5 | 3.68 | 187.7 | ||
| LMZ 38.1F254-3 | 1.5×10.0 | 254 | 3.51 | 251.4 | ||
| LMZ 50.8F127-4 | 2.0×5.0 | 50.8 | 127 | 4 | 5.81 | 122.1 |
| LMZ 50.8F190.5-4 | 2.0×7.5 | 190.5 | 5.2 | 186.3 | ||

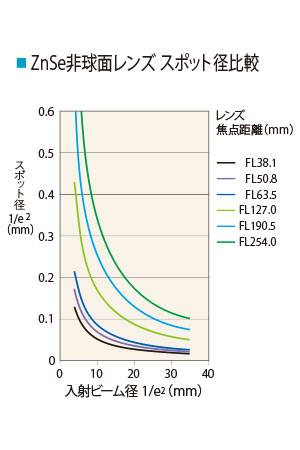

・ZnSe非球面レンズ
非球面形状を採用することで、球面収差を極限まで抑え、小スポット化を実現します。短焦点で入射ビーム径が大きい光学系で威力を発揮します。
横にスクロールできます
| 仕様番号 | 直径(øD)×焦点距離(FL)（inch） | 寸法（mm） | ||||
|---|---|---|---|---|---|---|
| øD | FL | ET | CT | WD | ||
| LASZ 27.9F25.4-3 | 1.1×1.0 | 27.9 | 25.4 | 3 | 5.78 | 19.1 |
| LASZ 27.9F38.1-3 | 1.1×1.5 | 38.1 | 4.81 | 33.3 | ||
| LASZ 27.9F50.8-3 | 1.1×2.0 | 50.8 | 4.35 | 46.7 | ||
| LASZ 38.1F25.4-4 | 1.5×1.0 | 38.1 | 25.4 | 4 | 9.45 | 15.2 |
| LASZ 38.1F38.1-4 | 1.5×1.5 | 38.1 | 7.43 | 30.2 | ||
| LASZ 38.1F50.8-4 | 1.5×2.0 | 50.8 | 6.53 | 44.3 | ||
| LASZ 38.1F63.5-4 | 1.5×2.5 | 63.5 | 6.02 | 57.8 | ||
| LASZ 38.1F95.3-4 | 1.5×3.75 | 95.3 | 5.34 | 90.5 | ||
| LASZ 50.8F63.5-5 | 2.0×2.5 | 50.8 | 63.5 | 5 | 8.62 | 54.7 |
| LASZ 50.8F95.3-5 | 2.0×3.75 | 95.3 | 7.39 | 88.3 | ||
| LASZ 50.8F127-5 | 2.0×5.0 | 127 | 6.79 | 120.9 | ||
・ZnSe平凹レンズ
負の焦点距離を持ち、ビームを拡散させるレンズです。材質は他のレンズ同様ジンクセレン（ZnSe）が一般的です。
横にスクロールできます
| 仕様番号 | 直径(øD)×焦点距離(FL)（inch） | 寸法（mm） | ||||
|---|---|---|---|---|---|---|
| øD | FL | ET | CT | WD | ||
| LCZ 12.7F25.4-3 | 0.5×1.0 | 12.7 | 25.4 | 3 | 2.43 | 26.4 |
| LCZ 12.7F38.1-3 | 0.5×1.5 | 38.1 | 2.62 | 39.2 | ||
| LCZ 12.7F50.8-3 | 0.5×2.0 | 50.8 | 2.72 | 51.9 | ||
| LCZ 19.1F38.1-4 | 0.75×1.5 | 19.1 | 38.1 | 4 | 3.14 | 39.4 |
| LCZ 19.1F50.8-4 | 0.75×2.0 | 50.8 | 3.36 | 52.2 | ||
| LCZ 25.4F25.4-4 | 1.0×1.0 | 25.4 | 25.4 | 4 | 1.66 | 26.1 |
| LCZ 25.4F38.1-4 | 1.0×1.5 | 38.1 | 2.47 | 39.1 | ||
| LCZ 25.4F50.8-4 | 1.0×2.0 | 50.8 | 2.86 | 52 | ||
| LCZ 25.4F63.5-4 | 1.0×2.5 | 63.5 | 3.09 | 64.8 | ||
| LCZ 25.4F95.3-4 | 1.0×3.75 | 95.3 | 3.4 | 96.7 | ||
| LCZ 25.4F127-4 | 1.0×5.0 | 127 | 3.55 | 128.5 | ||
| LCZ 27.9F38.1-4 | 1.1×1.5 | 27.9 | 38.1 | 4 | 2.15 | 39 |
| LCZ 27.9F63.5-4 | 1.1×2.5 | 63.5 | 2.9 | 64.7 | ||
| LCZ 27.9F95.3-4 | 1.1×3.75 | 95.3 | 3.27 | 96.6 | ||
| LCZ 27.9F127-4 | 1.1×5.0 | 127 | 3.45 | 128.4 | ||
| LCZ 38.1F63.5-4 | 1.5×3.75 | 38.1 | 63.5 | 4 | 1.94 | 64.3 |
| LCZ 38.1F95.3-4 | 1.5×3.75 | 95.3 | 2.64 | 96.3 | ||
| LCZ 38.1F127-4 | 1.5×5.0 | 127 | 2.98 | 128.2 | ||
・ZnSeシリンドリカルレンズ
レーザビームの片軸側のみを集光させて、線状のスポット形状を形成するレンズです。ジンクセレン（ZnSe）の平凸タイプが一般的です。
横にスクロールできます
| 仕様番号 | 直径(øD)×焦点距離(FL)（inch） | 寸法（mm） | ||||
|---|---|---|---|---|---|---|
| øD | FL | ET | CT | WD | ||
| LCLZ 12.7F38.1-3 | 0.5×1.5 | 12.7 | 38.1 | 3 | 3.38 | 36.7 |
| LCLZ 12.7F50.8-3 | 0.5×2.0 | 50.8 | 3.28 | 49.4 | ||
| LCLZ 25.4F25.4-3 | 1.0×1.0 | 25.4 | 25.4 | 3 | 5.34 | 23.2 |
| LCLZ 25.4F38.1-3 | 1.0×1.5 | 38.1 | 4.53 | 36.2 | ||
| LCLZ 25.4F50.8-3 | 1.0×2.0 | 50.8 | 4.14 | 49.1 | ||
| LCLZ 25.4F63.5-3 | 1.0×2.5 | 63.5 | 3.91 | 61.9 | ||
| LCLZ 25.4F95.3-3 | 1.0×3.75 | 95.3 | 3.6 | 93.7 | ||
| LCLZ 25.4F127-3 | 1.0×5.0 | 127 | 3.45 | 125.6 | ||
| LCLZ 27.9F63.5-3 | 1.1×2.5 | 27.9 | 63.5 | 3 | 4.1 | 61.8 |
| LCLZ 27.9F95.3-3 | 1.1×3.75 | 95.3 | 3.73 | 93.7 | ||
| LCLZ 38.1F63.5-3 | 1.5×2.5 | 38.1 | 63.5 | 3 | 5.06 | 61.4 |
| LCLZ 38.1F95.3-3 | 1.5×3.75 | 95.3 | 4.36 | 93.4 | ||
| LCLZ 38.1F127-3 | 1.5×5.0 | 127 | 4.02 | 125.3 | ||
| LCLZ 50.8F127-3 | 2.0×5.0 | 50.8 | 127 | 3 | 4.82 | 125 |
・ZnSeコリメータレンズ
レーザビーム伝送時のビームの拡がりを抑えるために使用されます。数m以上の焦点距離を持つ平凸レンズが一般的です。
横にスクロールできます
| 仕様番号 | 直径(øD)（inch） | 寸法（mm） | ||||
|---|---|---|---|---|---|---|
| øD | FL | ET | CT | WD | ||
| LXZ 25.4F500-3 | 1 | 25.4 | 500 | 3 | 3.11 | 498.7 |
| LXZ 25.4F1000-3 | 1000 | 3.06 | 998.7 | |||
| LXZ 25.4F1500-3 | 1500 | 3.04 | 1498.7 | |||
| LXZ 25.4F2000-3 | 2000 | 3.03 | 1998.7 | |||
| LXZ 38.1F500-4 | 1.5 | 38.1 | 500 | 4 | 4.26 | 498.2 |
| LXZ 38.1F1000-4 | 1000 | 4.13 | 998.3 | |||
| LXZ 38.1F1500-4 | 1500 | 4.09 | 1498.3 | |||
| LXZ 38.1F2000-4 | 2000 | 4.06 | 1998.3 | |||
| LXZ 38.1F3000-4 | 3000 | 4.04 | 2998.3 | |||
| LXZ 38.1F5000-4 | 5000 | 4.03 | 4998.3 | |||
| LXZ 38.1F7500-4 | 7500 | 4.02 | 7498.3 | |||
| LXZ 38.1F10000-4 | 10000 | 4.01 | 9998.3 | |||
| LXZ 38.1F12000-4 | 12000 | 4.01 | 11998.3 | |||
| LXZ 38.1F15000-4 | 15000 | 4.01 | 14998.3 | |||
| LXZ 50.8F1000-4 | 2 | 50.8 | 1000 | 4 | 4.23 | 998.2 |
| LXZ 50.8F2000-4 | 2000 | 4.11 | 1998.3 | |||
| LXZ 50.8F5000-4 | 5000 | 4.05 | 4998.3 | |||
| LXZ 50.8F10000-4 | 10000 | 4.02 | 9998.3 | |||
| LXZ 50.8F15000-4 | 15000 | 4.02 | 14998.3 | |||
| LXZ 50.8F20000-4 | 20000 | 4.01 | 19998.3 | |||
※仕様は一例です。住友電工ではお客様のご要望に応じた特別設計のレンズを主に製造していますので、詳細はご相談ください。
