住友電工では、レーザ加工の特長を最大限に生かす、多彩な光学部品を取り揃えています。

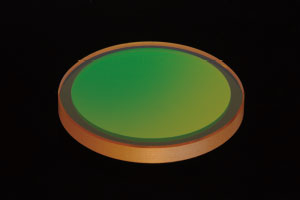

●ビームコンバイナ
ビームコンバイナは、波長の異なる2つのビームを同軸上に重ね合わせる光学部品です。例えばCO2レーザビームは透過、もう一方のビームは反射するなどです。不可視光であるCO2レーザビームのアライメントガイド光用として可視レーザ（ヘリウムネオン（HeNe）やダイオードレーザ）同軸上に誘導する場合に使用されます。
●ビームスプリッタ
1本のレーザビームを2本に分岐させたり、ビームの一部を取り出したりする際に使用します。

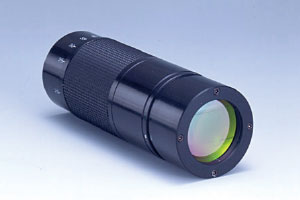

●ビームエキスパンダ
レンズへの入射ビーム径を変更させたり、レーザビーム長距離伝送時の広がり角を抑制したりする際に使用します。固定倍率タイプと可変倍率（ズーム）タイプがあります。

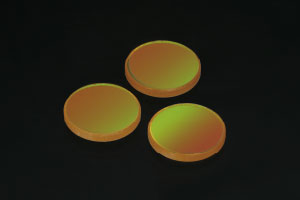

●ウィンドウ
不安定共振器の取り出し窓や放物面鏡ヘッドのアシストガス封じ込め窓などに使用されます。材料はレンズと同様にジンクセレン（ZnSe）が最もよく使用されます。

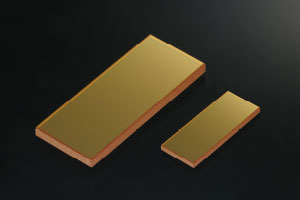

●ブリュスターウィンドウ
コートされていないウィンドウにP偏光で入射するビームは、ブリュスター角と呼ばれる角度で反射がゼロになります。この現象を利用したのがブリュスターウィンドウで、このブリュスター角で使用するのに適した形状をしています。
●材料

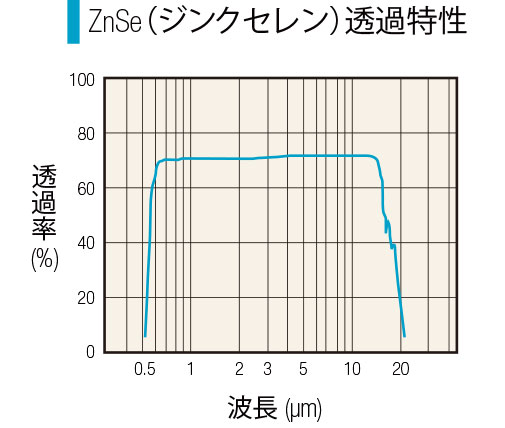

赤外線であるCO2レーザ光の透明度が高く（吸収係数が小さく）、可視ガイド光が透過する材料であるジンクセレン（ZnSe、セレン化亜鉛）が最もよく用いられます。住友電工はジンクセレン材料の合成炉を自社開発して運用しており、国産のジンクセレン材料を用いてレンズを製造可能です。
●コーティング
各光学部品にはAR（Anti Reflection、反射防止）コートをはじめとした必要とされる機能に応じたコーティングが施されます。
また、住友電工のコーティングには、CO2レーザ用レンズの類似品において一般的なThF4（放射性物質のフッ化トリウム）を一切使用しておりませんので、環境にやさしく安全にお取り扱いいただけます。
SPEC EXAMPLES 仕様例
ビームコンバイナ
横にスクロールできます
| 仕様番号 | 寸法（mm） | コンバイン光 | |||
|---|---|---|---|---|---|
| øD | T | 波長 | 入射角 | 偏光 | |
| MFZ 19.1-2-532R | 19.1 | 2 | 532nm | 45° | ランダム |
| MFZ 19.1-2-635R | 635nm | ||||
| MFZ 25.4-3-635R | 25.4 | 3 | |||
| MFZ 25.4-3-633R | 633nm | ||||
| MFZ 30-3-633R | 30 | 3 | |||
| MFZ 30-3-532R | 532nm | ||||
| MFZ 38.1-4-633R | 38.1 | 4 | 633nm | ||
| MFZ 50.8-5-633R | 50.8 | 5 | |||
ビームスプリッタ
横にスクロールできます
| 仕様番号 | 寸法（mm） | 反射率 | 偏光 | 入射角 | |
|---|---|---|---|---|---|
| øD | T | ||||
| BSZ 25.4-3-50 | 25.4 | 3 | 50% | R | 45deg |
| BSZ 25.4-3-50P | P | ||||
| BSZ 25.4-3-50S | S | ||||
| BSZ 38.1-3-50 | 38.1 | 3 | R | ||
| BSZ 38.1-3-50P | P | ||||
| BSZ 38.1-3-50S | S | ||||
| BSZ 50.8-5.08-50 | 50.8 | 5.08 | R | ||
| BSZ 50.8-5.08-50P | P | ||||
| BSZ 50.8-5.08-50S | S | ||||
ビームエキスパンダ 固定倍率 高性能タイプ（Hタイプ）
横にスクロールできます
| 仕様番号 | 倍率 | 入射開口径 （ø mm） |
出射開口径 （ø mm） |
外径 × 長さ (ø mm)(mm) |
|---|---|---|---|---|
| BXHZ X2-25-45 | 2 | 25 | 45 | 70×100 |
| BXHZ X3-25-45 | 3 | 70×110 | ||
| BXHZ X4-25-45 | 4 | 70×130 |
ビームエキスパンダ 固定倍率 コンパクトタイプ（Cタイプ）
横にスクロールできます
| 仕様番号 | 倍率 | 入射開口径 （ø mm） |
出射開口径 （ø mm） |
外径 × 長さ (ø mm)(mm) |
|---|---|---|---|---|
| BXCZ X2-11-21 | 2 | 11 | 21 | 42×64 |
| BXCZ X2.5-11-21 | 2.5 | 42×96 | ||
| BXCZ X3-11-21 | 3 | 42×86 | ||
| BXCZ X3.5-11-21 | 3.5 | 42×92 | ||
| BXCZ X4-11-34 | 4 | 34 | 50×106 | |
| BXCZ X5-11-47 | 5 | 47 | 60×120 |
ビームエキスパンダ 可変倍率（ズーム）
横にスクロールできます
| 仕様番号 | 倍率 | 入射開口径 （ø mm） |
出射開口径 （ø mm） |
外径 × 長さ (ø mm)(mm) |
|---|---|---|---|---|
| ZXZ X2-5-24-35 | 2.0 ～ 5.0 | 24 | 35 | 70×170 |
ZnSeウィンドウ
横にスクロールできます
| 仕様番号 | 寸法（mm） | |
|---|---|---|
| øD | T | |
| WZ 25.4-3 | 25.4 | 3 |
| WZ 38.1-3 | 38.1 | |
| WZ 38.1-4 | 4 | |
| WZ 50-4 | 50 | |
| WZ 50.8-5.08 | 50.8 | 5.08 |
| WZ 55-6 | 55 | 6 |
| WZ 60-6 | 60 | |
| WZ 63.5-6.35 | 63.5 | 6.35 |
| WZ 70-6 | 70 | 6 |
| WZ 76.2-6.35 | 76.2 | 6.35 |
ZnSeブリュスターウィンドウ
横にスクロールできます
| 仕様番号 | 寸法（mm） | ||
|---|---|---|---|
| 長さ | 幅 | 厚み | |
| BWZ 40X16-2 | 40 | 16 | 2 |
| BWZ 53X20-2 | 53 | 20 | 2 |
| BWZ 66X25.4-3.1 | 66 | 25.4 | 3.1 |
| BWZ 101.6X38.1-4 | 101.6 | 38.1 | 4 |
