ファイバレーザ・固体レーザ用レンズ・ミラー
収差補正非球面レンズ
FEATURE 特長
非球面形状の採用によりファイバレーザ/固体レーザのビームにおける球面収差を極限まで抑え、小スポット化を実現します。短焦点で入射ビーム径が大きい、高精度高品質のレーザ加工に最適です。

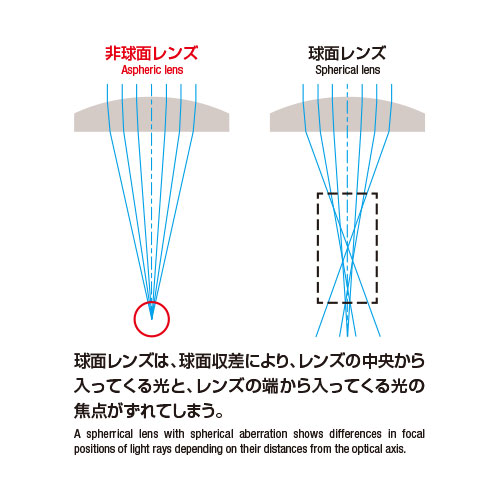

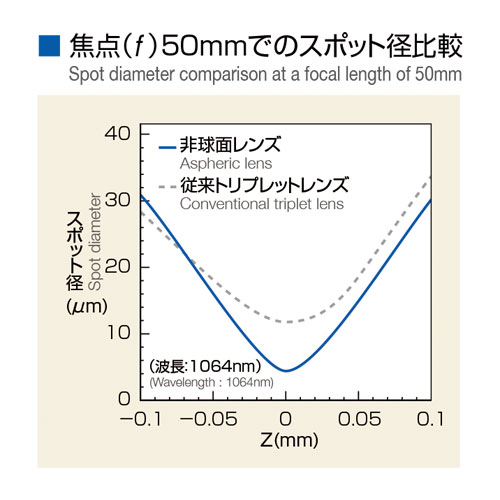

球面レンズは、球面収差によりレンズの中央から入ってくる光とレンズの端から入ってくる光の焦点がずれてしまいます。当社製非球面レンズであれば、球面レンズ採用のトリプレットレンズと比較してもより小さなスポット径まで絞ることができます。
また、非球面レンズであれば、より大きな入射ビーム径をより小さなスポット径に絞ることができます。
●材料
レーザの吸収を極限まで抑えた高純度石英を使用します。
●コーティング
レンズには標準で両面AR（Anti Reflection、反射防止）コートが施されます。
SPEC EXAMPLES 仕様例

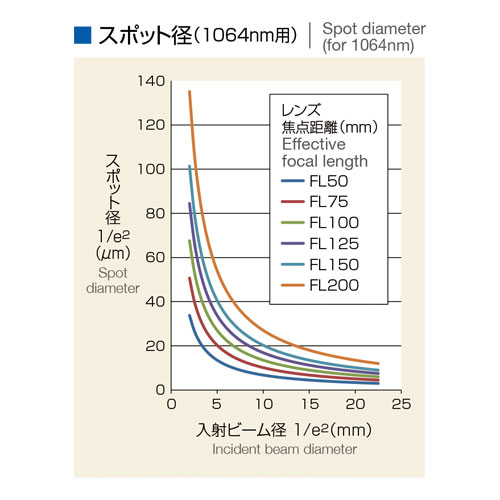

IRレーザ（波長1050～1080nm）用非球面レンズ
横にスクロールできます
| 型番 | 直径 | 有効焦点距離(f) | エッジ厚 | 中心厚 | T1 | 開口 | ワーキングディスタンス | 備考 |
|---|---|---|---|---|---|---|---|---|
| LASQ 30F50A1 | ø30 | 50 | 4.1 | 10 | 5 | ø25 | 44.2 | |
| LASQ 30F50A1C | 50 | 4.1 | 10 | 5 | 45.7 | *1 | ||
| LASQ 30F75A1 | 75 | 3.9 | 8 | 4.5 | 70.4 | |||
| LASQ 30F80A1 | 80 | 3.9 | 8 | 4.5 | 75.4 | |||
| LASQ 30F100A1 | 100 | 4.1 | 7 | 4.5 | 95.9 | |||
| LASQ 30F120A1 | 120 | 4.2 | 6.5 | 4.5 | 116.2 | |||
| LASQ 30F125A1 | 125 | 4.2 | 6.5 | 4.5 | 121.2 | |||
| LASQ 30F150A1 | 150 | 4.3 | 6.5 | 4.5 | 146.2 | |||
| LASQ 30F200A1 | 200 | 4.3 | 6 | 4.5 | 196.5 | |||
| LASQ 30F240A1 | 240 | 4.3 | 6 | 4.5 | 236.6 | |||
| LASQ 50F75A1 | ø50 | 75 | 5 | 15 | 6.5 | ø45 | 66.1 | |
| LASQ 50F75A1C | 75 | 5 | 15 | 6.5 | 68 | *1 | ||
| LASQ 50F80A1 | 80 | 5.1 | 14.5 | 6.5 | 71.5 | |||
| LASQ 50F80A1C | 80 | 5.1 | 14.5 | 6.5 | 73.3 | *1 | ||
| LASQ 50F100A1 | 100 | 5.4 | 13 | 6.5 | 92.4 | |||
| LASQ 50F100A1C | 100 | 5.4 | 13 | 6.5 | 93.9 | *1 | ||
| LASQ 50F120A1 | 120 | 5.1 | 11.5 | 6 | 113.2 | |||
| LASQ 50F125A1 | 125 | 5.1 | 11.5 | 6 | 118.3 | |||
| LASQ 50F150A1 | 150 | 5.3 | 11 | 6 | 143.5 | |||
| LASQ 50F200A1 | 200 | 5.5 | 10 | 6 | 194.1 | |||
| LASQ 50F240A1 | 240 | 5.5 | 10 | 6 | 234.3 | |||
| LASQ 50F300A1 | 300 | 5.2 | 7.5 | 5.2 | 294.8 | *2 | ||
| LASQ 50F360A1 | 360 | 5.1 | 7 | 5.1 | 355.2 | *2 |
*1：保護ウインドウ用補正タイプ、*2：平凸型

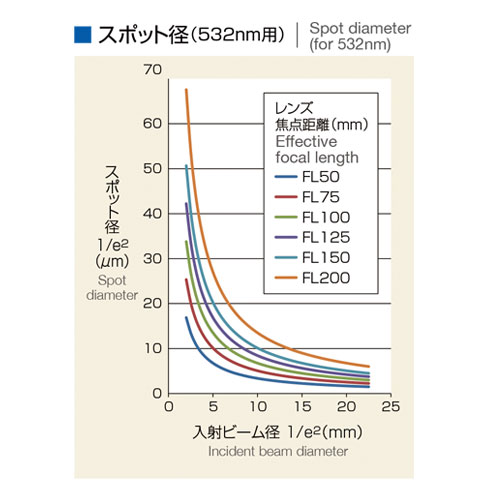

グリーンレーザ（波長532nm）用非球面レンズ
横にスクロールできます
| 型番 | 直径 | 有効焦点距離(f) | エッジ厚 | 中心厚 | T1 | 開口 | ワーキングディスタンス |
|---|---|---|---|---|---|---|---|
| LASQ 30F50A2 | ø30 | 50 | 4.1 | 10.0 | 5.0 | ø25 | 44.2 |
| LASQ 30F75A2 | 75 | 3.9 | 8.0 | 4.5 | 70.4 | ||
| LASQ 30F80A2 | 80 | 3.9 | 8.0 | 4.5 | 75.5 | ||
| LASQ 30F100A2 | 100 | 4.1 | 7.0 | 4.5 | 95.9 | ||
| LASQ 30F125A2 | 125 | 4.2 | 6.5 | 4.5 | 121.3 | ||
| LASQ 30F150A2 | 150 | 4.3 | 6.5 | 4.5 | 146.2 | ||
| LASQ 30F200A2 | 200 | 4.3 | 6.0 | 4.5 | 196.5 | ||
| LASQ 50F75A2 | ø50 | 75 | 5.1 | 15.0 | 6.5 | ø45 | 66.2 |
| LASQ 50F100A2 | 100 | 5.4 | 13.0 | 6.5 | 92.5 | ||
| LASQ 50F125A2 | 125 | 5.1 | 11.5 | 6.0 | 118.4 | ||
| LASQ 50F150A2 | 150 | 5.3 | 11.0 | 6.0 | 143.6 | ||
| LASQ 50F200A2 | 200 | 5.5 | 10.0 | 6.0 | 194.2 | ||
| LASQ 50F300A2 | 300 | 5.1 | 8.0 | 5.5 | 295.6 |

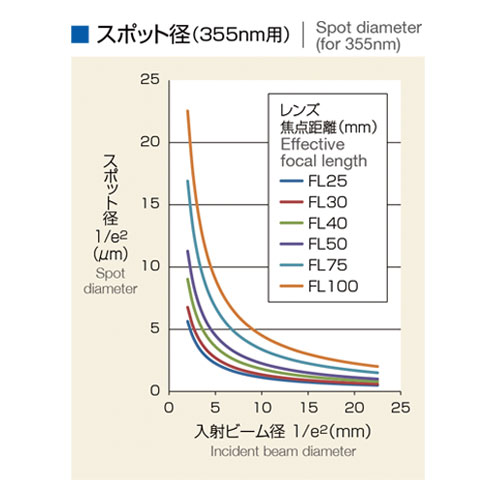

UVレーザ（波長355nm）用非球面レンズ
横にスクロールできます
| 型番 | 直径 | 有効焦点距離(f) | エッジ厚 | 中心厚 | T1 | 開口 | ワーキングディスタンス | 備考 |
|---|---|---|---|---|---|---|---|---|
| LASQ 25F40A3 | ø25 | 40 | 4.3 | 9.0 | 5.0 | ø20 | 33.8 | |
| LASQ 25F50A3 | 50 | 4.0 | 8.0 | 4.5 | 45.3 | |||
| LASQ 25F75A3 | 75 | 4.2 | 7.0 | 4.5 | 70.8 | |||
| LASQ 30F40A3 | ø30 | 40 | 4.4 | 11.0 | 5.5 | ø25 | 33.8 | |
| LASQ 30F50A3 | 50 | 4.3 | 10.0 | 5.0 | 44.1 | |||
| LASQ 30F75A3 | 75 | 4.1 | 8.0 | 4.5 | 70.2 | |||
| LASQ 30F100A3 | 100 | 4.2 | 7.0 | 4.5 | 95.9 | |||
| LASQ 30F125A3 | 125 | 4.3 | 6.5 | 4.5 | 121.2 | |||
| LASQ 30F150A3 | 150 | 4.3 | 6.5 | 4.5 | 146.1 | |||
| LLASQ 50F25A3 | ─ | 25 | ─ | ─ | ─ | ø14 | 39.9 | *3 |
*3：Long BWDタイプ/マウント付
※ 仕様は一例です。住友電工ではお客様のご要望に応じた特別設計のレンズを主に製造していますので、詳細はご相談ください。
