GND 系列 - 切槽和切断刀刀杆

GND 系列 - 切槽和切断刀刀杆
建议的应用

高刚性刀体

利用模具钢和整体式结构来抑制切槽、车削、仿形加工和端面加工中的振颤,从而实现稳定的加工。

特性

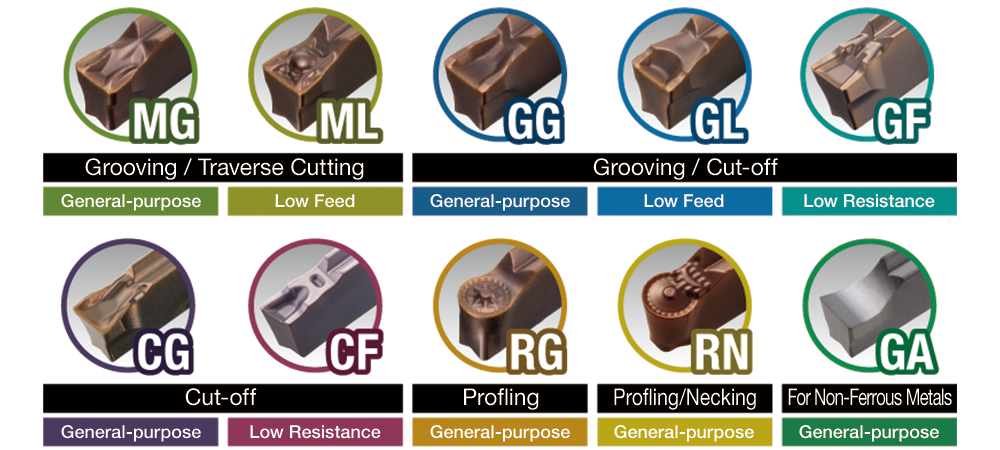

多种断屑槽

SEC-GND 系列提供 7 种适用于不同加工应用的断屑槽。

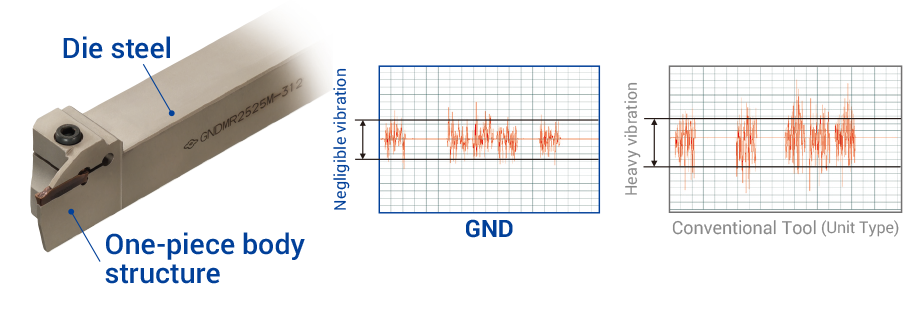

切削性能

消除了振颤

与传统的刀具相比,高刚性设计可以将振颤减少 30% 之多。

切削性能
工件材料 SCM415
刀杆 GNDL R2525M-220
刀片 GCM N2002-GG (AC530U)
切削
条件
vc = 100m/min,f = 0.10mm/rev,ap = 20.0mm,湿式

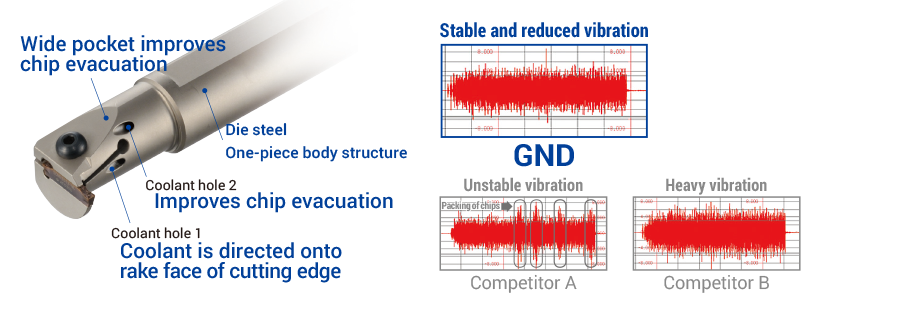

确保高刚性和良好的排屑性能

切削性能
工件材料 SCM415
刀杆 GNDI R2532-T306
刀片 GCM N3002-GG (AC530U)
切削
条件
vc = 100m/min,f = 0.05mm/rev,ap = 3.0mm,湿式



扩展了适用于小型车床的 GND 型产品

GF 型

该系列包括 1.25、1.5、2.0 和 3.0 mm 切槽宽度。

可减少振颤并实现高效加工

继承了 GND 系列刀杆的高刚性,可减少切槽时的振动。

减少切屑控制问题

为了改善各种条件下的切屑控制,我们为多个系列的断屑槽新增了 GF 型断屑槽。



GF 型

切削阻力小的 GF 型断屑槽

1.可减少切削时的振颤。

2.最适合使用低功率设备(例如小型车床)进行的加工。

3.在加工不锈钢等材料时可减少粘刀现象并实现较长的刀具寿命。

锋利的切削刃设计和 30°的前角可实现优异的切屑控制和减小切削阻力,并通过以点接触方式进行切屑控制来减少摩擦阻力。
