A Sumitomo Electric Industries, Ltd. (sede: Chuo-ku, Osaka; presidente: Osamu Inoue, doravante "nossa empresa") desenvolveu e lançou o "Suporte externo para SEC/Suporte com refrigeração interna" em outubro de 2021.
O líquido refrigerante, um material de refrigeração que suprime o aquecimento da ferramenta durante o corte, desempenha funções importantes, como melhorar a evacuação dos cavacos, prolongar a vida útil da ferramenta e melhorar a qualidade da usinagem. Nos últimos anos, considerando que cada vez mais máquinas-ferramentas são compatíveis com o fornecimento de refrigerante de alta pressão, são necessários efeitos aprimorados do refrigerante. No entanto, um problema é a dificuldade de fornecer refrigerante de maneira estável das máquinas-ferramentas por meio de bicos, etc., até o ponto de usinagem.
Para resolver esse problema, nossa empresa desenvolveu e lançou os Suportes externos para SEC/Suportes com refrigeração interna. Esses suportes usam um método de fornecimento de refrigerante através de braçadeira a partir da face de saída, permitindo o fornecimento seguro de refrigerante a curta distância da aresta de corte até o ponto de usinagem. O caminho do refrigerante com design exclusivo também minimiza a perda de líquido, aumentando ainda mais a velocidade do fluxo na ejeção do refrigerante e melhorando significativamente a evacuação dos cavacos. Da mesma forma, além da lubrificação do flanco, a aresta de corte também é resfriada com eficiência, permitindo maior vida útil da ferramenta. Esses efeitos constituem uma contribuição importante para uma maior eficiência no torneamento externo e redução de custos.

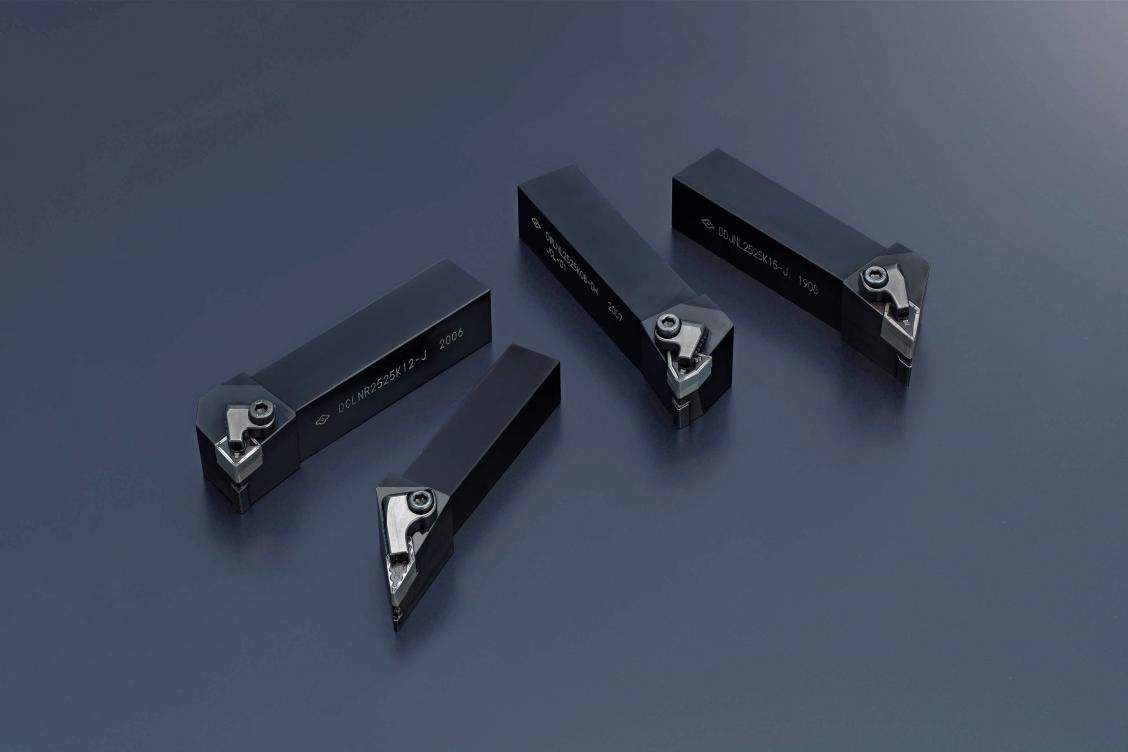

Suportes externos para SEC/Suportes com refrigeração interna
1. Características
・ O excelente controle de cavacos melhora a produtividade
É usado um método de fornecimento de refrigerante através do grampo a partir da face de saída, fornecendo refrigerante próximo à aresta de corte. Além disso, o design do caminho interno que minimiza a perda de líquido, permitindo que o refrigerante de alta pressão seja fornecido entre os cavacos e a face de saída da ferramenta em alta pressão consistente, mantém os cavacos finos e atinge excelente escoamento dos cavacos.
・ O alto efeito de refrigeração suprime os danos à aresta de corte e estende a vida útil da ferramenta, além de aumentar a eficiência da usinagem
Além da lubrificação da face de saída, a refrigeração ejetada do segundo furo de refrigeração próximo ao flanco do inserto aumenta a vida útil do inserto e aumenta a eficiência da usinagem ao resfriar com eficiência a aresta de corte e suprimir totalmente o desgaste da ferramenta.
・ Obtém alta rigidez e excelente precisão de indexação por meio de duplo aperto
A placa de fixação, que também é o caminho de fornecimento do refrigerante, usa um método de fixação dupla para fixar o inserto de maneira sólida e, dessa forma, permitir uma usinagem estável. Além disso, a precisão de indexação é maior em comparação com o método de trava por alavanca, suprimindo a mudança de posição da aresta de corte na troca do inserto.
2. Linha
DDJN-J Tipo 6 Nº catálogo
DCLN-J Tipo 4 Nº catálogo
DWLN-J Tipo 4 Nº catálogo
DVJN-J Tipo 4 Nº catálogo
No. total catálogos: 18
3. Planejamento de vendas
10 milhões de ienes/ano no primeiro ano, 30 milhões de ienes/ano após 2 anos
