Sumitomo Electric Industries, Ltd. (sede: Chuo-ku, Osaka, Presidente: Osamu Inoue, doravante denominada "nossa empresa") lançará o suporte de troca rápida do tipo APM para cabeçote indexável da ferramenta de torno pequeno/automático em maio de 2024.

Os tornos automáticos CNC equipados com colunas de ferramentas do tipo gang são amplamente utilizados na usinagem de peças pequenas, com necessidades cada vez maiores de redução do tempo de troca de ferramentas, que é um fator importante na produtividade, e processos de trabalho mais simples para aumentar a segurança do trabalhador. Para atender a essas necessidades, nossa empresa planeja lançar o suporte de troca rápida do tipo APM para cabeçote indexável.

Como o cabeçote pode ser montado e removido apenas com o parafuso fixado na haste, esse produto é fácil de usar. Além disso, a junta adota um adaptador cônico poligonal que permite uma precisão de repetição da aresta de corte de até 5 μm. Dessa forma, o tempo de troca da ferramenta é reduzido consideravelmente, contribuindo de forma significativa para o aumento da produtividade.

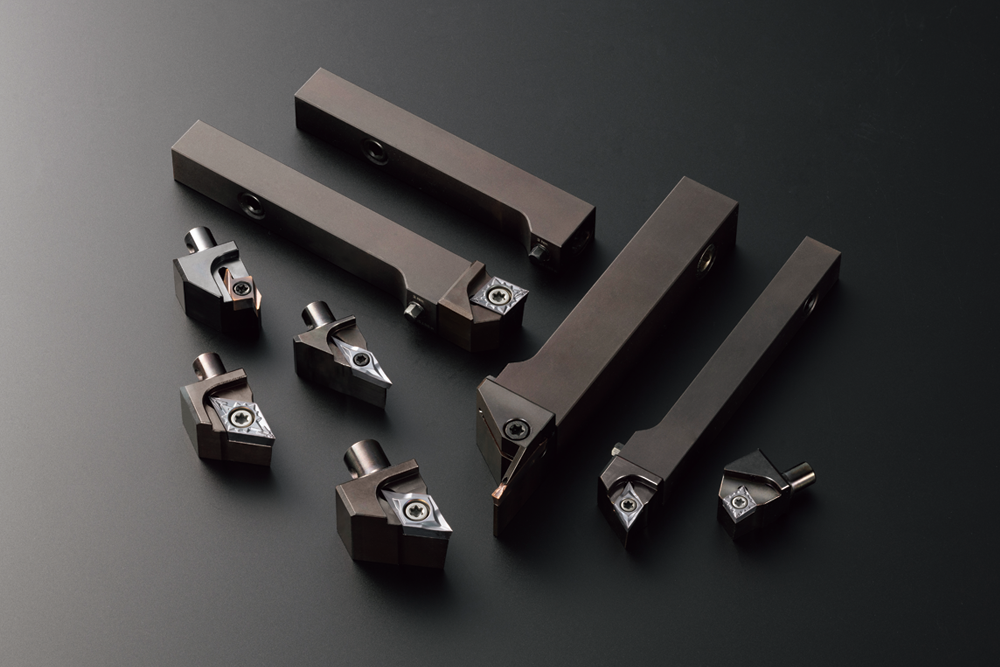

Suporte de troca rápida do tipo APM para cabeçote indexável da ferramenta de torno pequeno/automático

1. Características

(1) Alta precisão de repetição
Uma junta com adaptador cônico poligonal e a fabricação de alta precisão proporcionam uma precisão de repetição da aresta de corte de até 5 μm na troca do cabeçote. *Não inclui diferenças individuais de pastilhas

(2) Linha diversificada
A linha de produtos inclui tamanhos de haste de 10x10 mm, 12x12 mm e 16x16 mm, compatível com vários tornos automáticos CNC. Os cabeçotes suportam torneamento frontal (pastilha ISO), torneamento reverso e canal: basta trocar o cabeçote para obter vários processos de usinagem.

(3) Alta rigidez
Sob condições de uso do torno automático CNC, é possível obter vibração e qualidade de superfície usinada equivalentes aos tipos integrados.

(4) Refrigeração interna sem mangueira
Com o suporte com refrigeração interna, o fluído de corte é direcionado próximo à superfície de folga da pastilha é fornecido entre os cavacos e a face de ajuste, mantendo alta pressão e cavacos finos e, assim, obtendo excelente evacuação de cavacos. A porta do líquido de arrefecimento na superfície de contato da coluna de ferramentas também suporta o fornecimento de líquido de arrefecimento sem mangueira, reduzindo o tempo de inatividade sem a necessidade de tubulação durante a troca e suprimindo o enrolamento de cavacos ao redor da mangueira.

2. Linha

• Hastes   3itens
• Cabeçotes de torneamento dianteiro para pastilha ISO   22itens
• Porta-ferramentas SEC-MINI tipo SBT com cabeçotes de torneamento traseiro   8itens
• Cabeçotes para canais SEC do tipo GWC   6itens

3. Planejamento de vendas

15 milhões de ienes/ano no primeiro ano, 50 milhões de ienes/ano após 2 anos

4. Preço padrão

Hastes de 51.000 a 54.000 ienes (excluindo impostos)
Cabeçotes de 56.000 a 70.000 ienes (excluindo impostos)
