Barras de perfuração antivibração "SumiTurn X-Bar"

Barras de perfuração antivibração

O excelente recurso de antivibração oferece operações de baixo custo, alta eficiência e perfuração profunda de orifícios

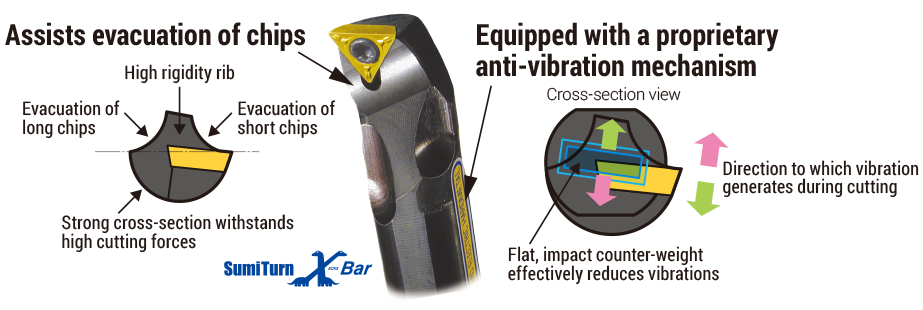

Mecanismo antivibração

Características

Precaução

Cuidado

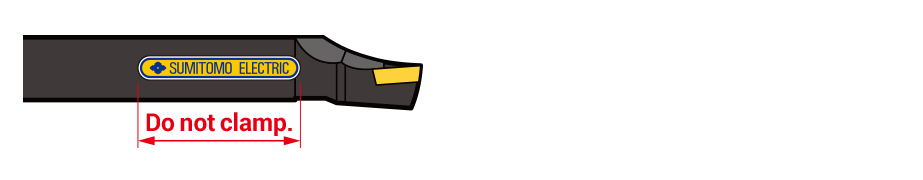

A prensagem na parte etiquetada pode fazer com que a ferramenta não funcione corretamente (devido ao mecanismo antivibração integrado). Portanto, a saliência mínima da ferramenta deve ser de 3,5D.

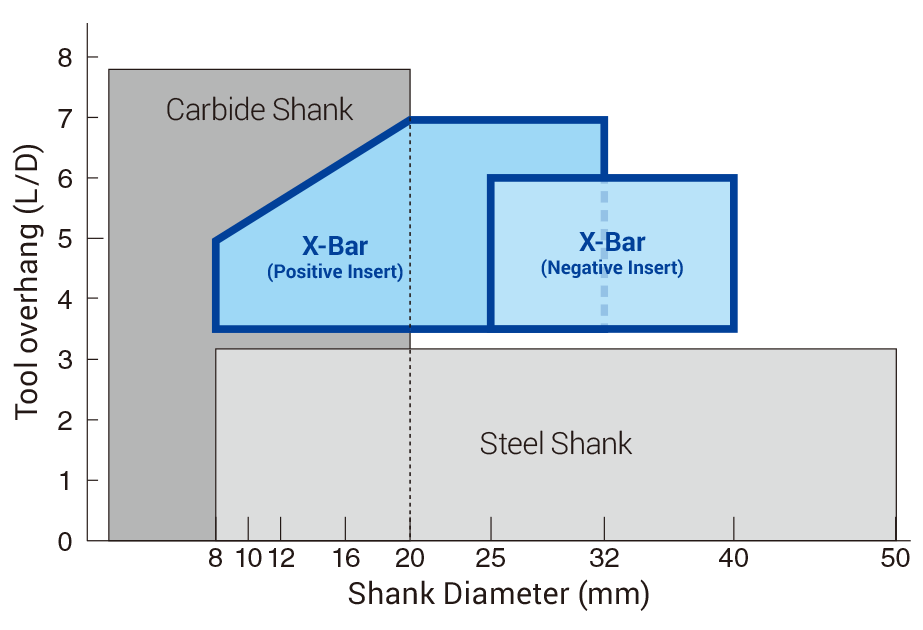

Faixa de aplicação

1. Alcança uma perfuração de orifício com profundidade de 6D para ø32 mm ou mais.
2. Inserto de tipo negativo reduz o custo por canto.
3. Contém uma grande seleção de quebra-cavacos para abranger uma vasta gama de aplicações, desde o desbaste até o acabamento.


Corte
Condições
vc=20 a 200 m/min, f=0,1 a 0,3 mm/rev, ap=0,1 a 2,0 mm

*A saliência real da ferramenta pode mudar dependendo do material de trabalho, da geometria da ferramenta, das condições de usinagem, etc.

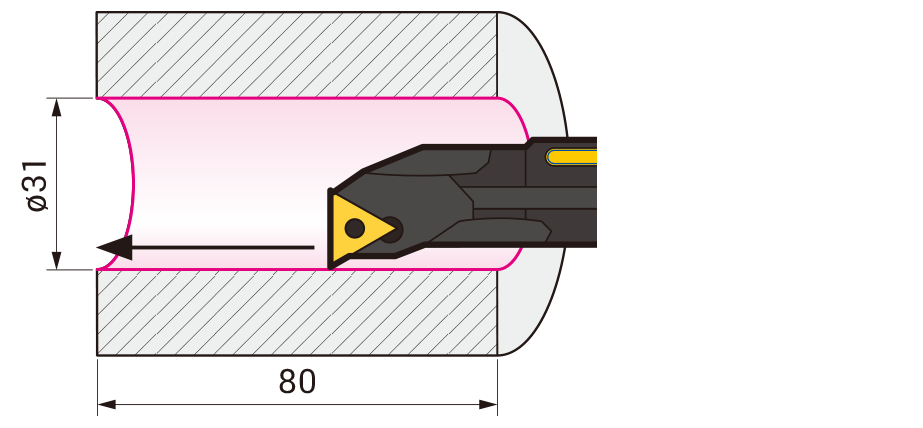

SKH55 (Aço de alta velocidade)

Barra X Ex1

Suporte XBPT216R(B16R-STUPR1103-20)
Inserto TPMT110304N-SU(AC820P)
Corte
Condições
vc=120m/min, f=0,20mm/rev, ap=1,0mm, Úmido

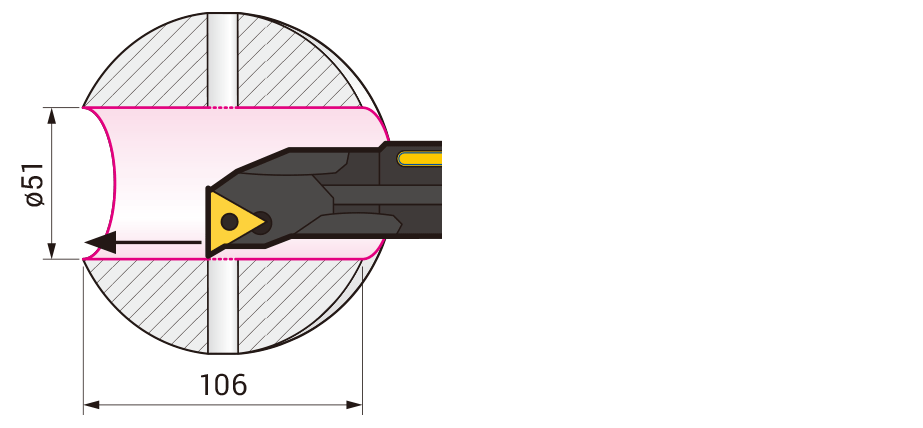

SUS316 (Partes da junta)

Barra X Ex2

Suporte XBPT325R(B25T-STUPR1604-32)
Inserto TPMT1604N-SU(AC820P)
Corte
Condições
vc=104m/min, f=0,25mm/rev, ap=0,15mm, Úmido
