A Sumitomo Electric Industries, Ltd. (sede: Chuo-ku, Osaka; presidente: Osamu Inoue, doravante "nossa empresa") desenvolveu e lançou suportes do tipo GNDXL para entalhes e cortes profundos com a Ferramenta de entalhes SEC Série GND em abril de 2023.

Em comparação a cortes em geral, o canal (popularmente usado em peças mecânicas, como peças automotivas) tende a resultar em problemas com o descarte de cavacos, como acúmulo de cavacos e defeitos na superfície usinada. Além disso, como a usinagem é feita com toda a largura da aresta de corte em contato com o material de trabalho, a alta carga da aresta de corte tende a vibrar a ferramenta e resultar em problemas similares.

Com incrível desempenho de controle de cavacos e alta rigidez (improvável de deformar), nossa "Ferramenta de entalhes SEC Série GND", já à venda, resolve esses problemas e também melhora a eficiência de entalhe e reduz os custos.

Nossa empresa expandiu ainda mais a oferta de produtos e lançou os Suportes do tipo GNDXL para canais e cortes profundos, aproveitando ao máximo os recursos da Ferramenta de canal SEC Série GND. Graças a uma estrutura de alta rigidez integrada e um forte travamento do inserto com parafuso, o tipo GNDXL oferece alta eficiência e agregação de processo até a profundidade de canal de 32 mm e diâmetro de corte de ø64 mm.

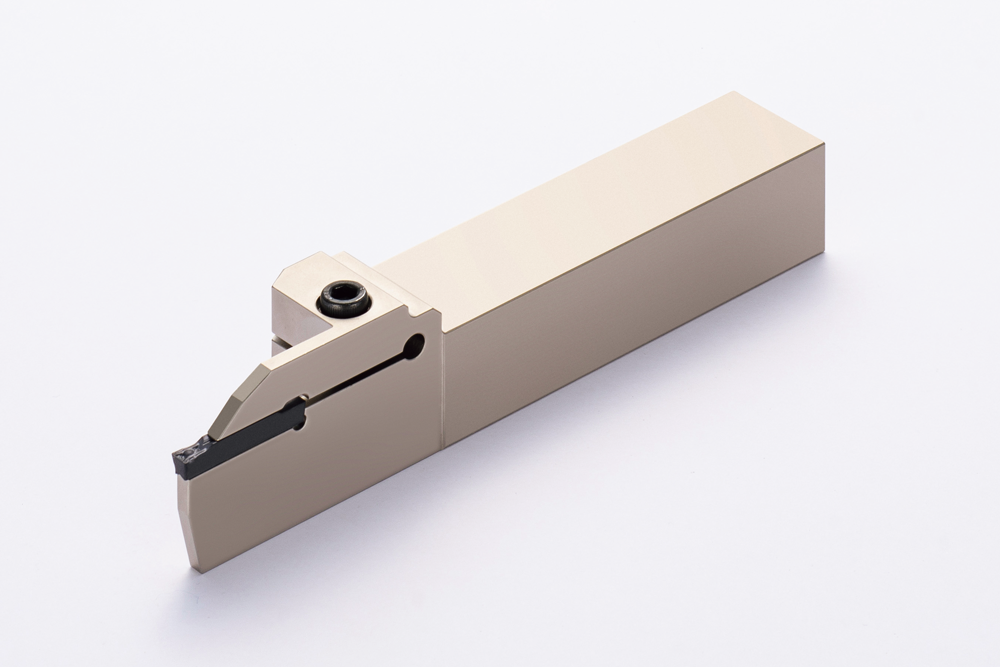

Suportes do tipo GNDXL para canais e cortes profundos

1. Características

(1) Especificações da haste quadrada que oferece suporte para a profundidade de canal de 32 mm
As especificações da haste quadrada útil permitem um canal com profundidade de 32 mm, o que antes não era possível. Agora, também é possível a usinagem de corte de ø64 mm, o que antes necessitava do tipo lâmina.

(2) Design de alta rigidez suprime a trepidação
A estrutura integrada, projetada para alta rigidez e o uso de aço para moldes elimina a trepidação, reduzindo a vibração mesmo durante o canal profundo, oferecendo usinagem de alta eficiência e reduzindo o consumo de energia.

(3) Forte travamento do inserto
O uso do travamento do inserto com parafuso melhora a estabilidade da usinagem com uma trava mais forte do que o tipo em que segura a ferramenta, reduzindo defeitos repentinos devido a fraturas no inserto, etc.

2. Linha

Suportes: 16 Nº. de catálogo.
Insertos: 30 Nº. de catálogo.

3. Planejamento de vendas

40 milhões de ienes/ano no primeiro ano, 100 milhões de ienes/ano após 2 anos

4．Preço padrão

Suportes: 40.000 a 44.000 JPY (excluindo impostos)
Insertos: 1.760 a 2.400 JPY (excluindo impostos)

■ Referência
Ferramentas de entalhe/corte SEC Série GND
https://www.sumitool.com/br/products/cutting-tools/grooving-cut-off-threading/gnd.html
