仕上げ用ネガティブM級ブレーカ  FE型 / FB型 ブレーカ

仕上げ用ネガティブM級ブレーカ  FE型 / FB型 ブレーカ
推奨被削材

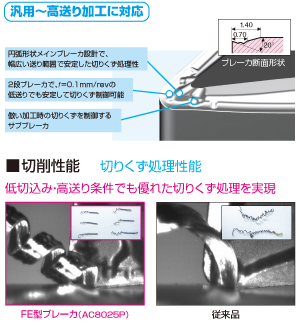

・低炭素鋼、一般鋼加工用ブレーカシリーズに幅広い送り領域で安定した切りくず処理性を発揮する仕上げ用メインブレーカFE型をシリーズ化

・豊富なラインアップで様々な加工形態に対応可能

・低送り加工用での切りくず分断においてポジティブチップで好評のFB型ブレーカをネガティブチップへ拡充
(仕上げ用ポジティブM級ブレーカFB型は、イゲタロイニュースNo.508をご覧ください)

FE型ブレーカ


被削材:STKM13A (パイプ材)
チップ:CNMG120408N-FE (AC8025P)
切削条件:
vc=200m/min
f=0.4mm/rev
ap=0.2mm
Dry

FB型ブレーカ


被削材:SCM415
チップ:CNMG120408N-FB (T1500A)
切削条件:
vc=200m/min
f=0.1mm/rev
ap=0.5mm
Wet


保存

保存

保存

保存

保存

保存

保存

保存

保存

保存

保存

FE型ブレーカの使用実例

トランスミッション部品 シャフト
web_page_FE-FB_tab3-01.png web_page_FE-FB_tab3-02.png
被削材:鉄板材 (SPHC440) 端面加工
チップ:CNMG120408N-FE (AC8025P)
切削条件:vc=200m/min
f=0.15mm/rev
ap=0.2-0.5mm Wet
被削材:S53C ø20-100 外径・端面加工
チップ:DNMG150412N-FE (AC8025P)
切削条件:vc=180m/min
f=0.25mm/rev (R部) 0.45mm/rev (直線部)
ap=0.3mm Wet

FB型ブレーカの使用実例

自動車部品
被削材:パイプ材 (STKM13C) 内径加工
チップ:DNMG150404N-FB (T3000Z)
切削条件:vc=352m/min
f=0.03-0.2mm/rev
ap=0.7mm Wet
