扩充SEC-切槽车刀GND型的 深切槽、切断加工用刀杆"GNDXL型"并开始销售

住友电气工业株式会社(总部:大阪市中央区,社长:井上治,以下称本公司)扩充了SEC-切槽车刀GND型的深切槽、切断加工用刀杆"GNDXL型",并于2023年4月开始销售。

汽车零件等各种机械零件常用的切槽加工与一般的切削加工相比,排出切屑比较困难,容易发生切屑阻塞和加工面不良的情况。而且,在加工时,切削刃的整个宽度都要接触被切削材料,刀头承受的负荷大,存在工具容易发生振动等问题。

本公司已经开始销售的"SEC-切槽车刀 GND型"具有优异的切屑处理性能和高刚性(不易变形),能解决上述问题,有助于提高切槽加工效率并降低成本。

此次,本公司扩充了"SEC-切槽车刀GND型"的深切槽、切断加工用刀杆"GNDXL型",并开始销售。"GNDXL型"采用一体型构造的模具钢刀体和螺栓紧固的强力刀片锁紧,可应对最大槽深32mm、最大切断径ø64mm的加工,实现高效率和工序集约化。

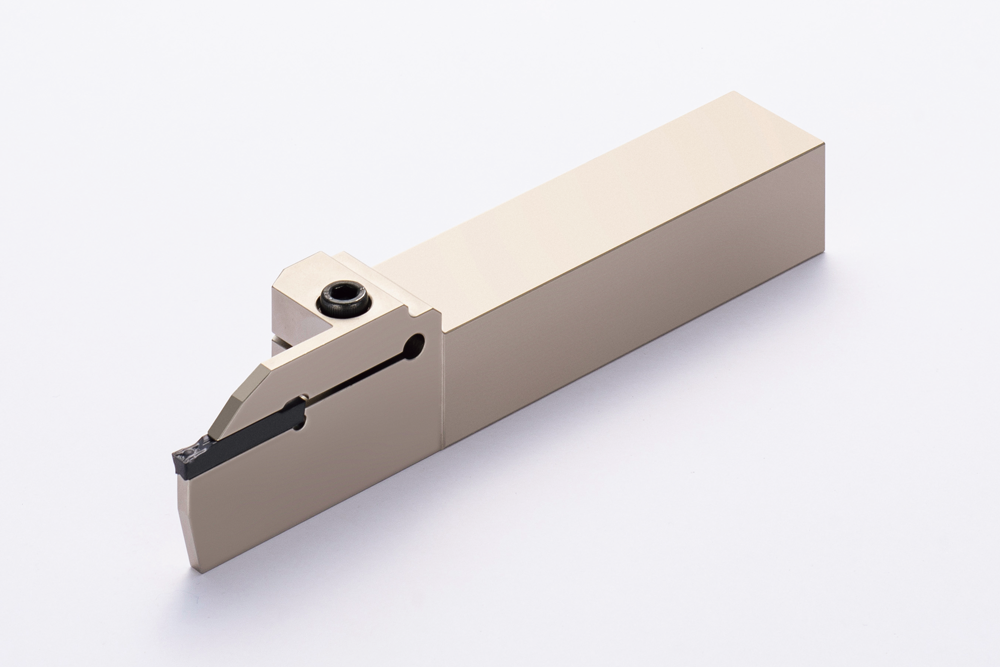

深切槽、切断加工用刀杆"GNDXL型"

1. 特点

(1) 方形刀柄规格满足32mm槽深的加工
使用方便的方形刀柄规格可以满足以往难以应对的32mm的深槽加工和以往使用刀块样式加工的ø64mm的切断加工。

(2) 通过高刚性设计抑制振刀
采用一体型构造的模具钢刀体,在深槽加工时也能通过降低振动来抑制振刀的发生,实现高效率加工,也有助于降低耗电。

(3) 强力刀片锁紧
采用螺栓紧固的刀片锁紧,与自锁紧式相比,通过牢固地夹紧刀片来提高加工的稳定性,降低由刀片崩损等引起的突发性加工不良。

2. 产品阵容

刀杆 16个型号
刀片 30个型号

3. 销售计划

  首个年度每年4千万日元,2年后每年1亿日元

4.标准价格

刀杆 40,000~44,000日元(不含税)
刀片 1,760~2,400日元(不含税)
