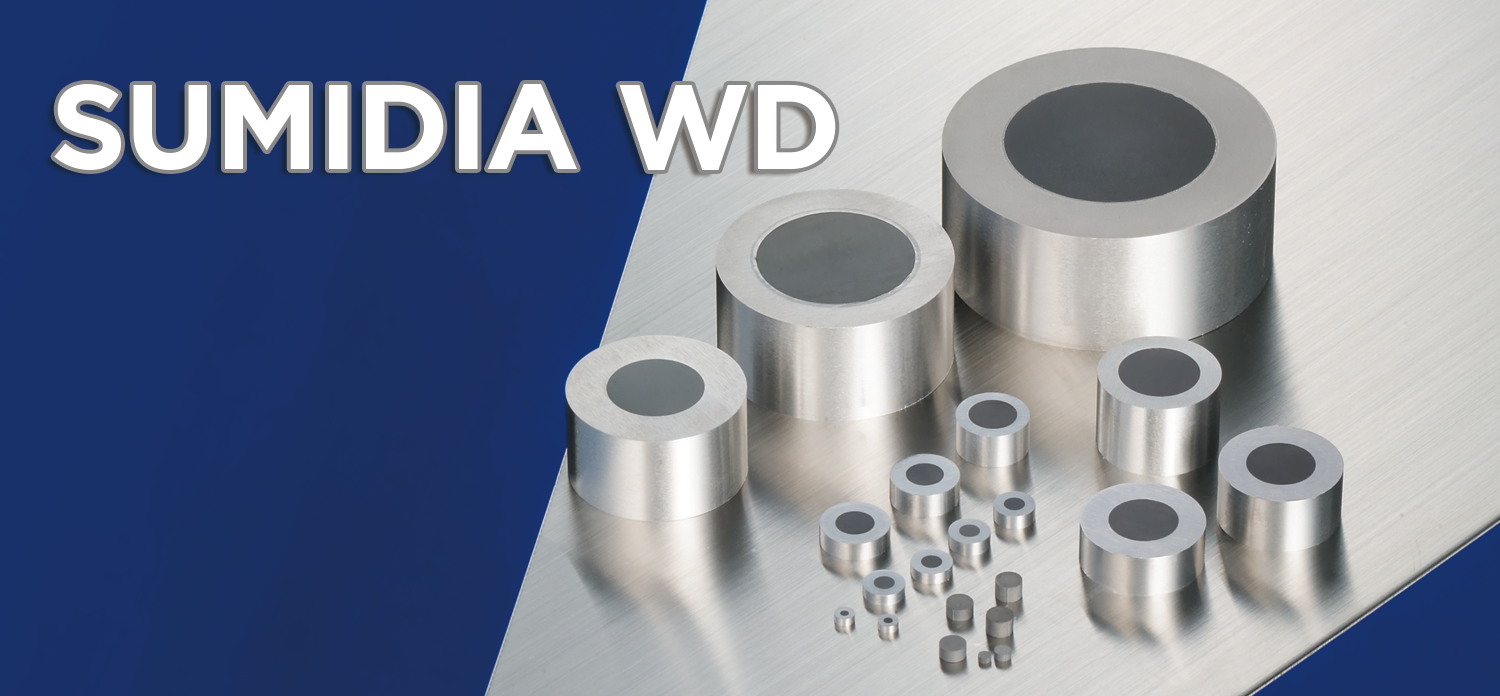

スミダイヤWD

スミダイヤWDとは

「スミダイヤWD」は、当社の誇る超高圧焼結技術を用いて生産する多結晶ダイヤモンド伸線ダイス素材です。

ダイヤモンド微粒子を強固に結合させた多結晶体のため、ダイヤモンド単結晶の様な劈開面に沿う割れは生じません。
多結晶体のため、ダイヤモンド単結晶の様な結晶方位に起因する不均一な摩耗は生じません。
当社独自の技術により、均質な焼結体組織を実現。ダイヤモンド含有率が向上し、粒子相互の結合も強化され、
優れた仕上げ面が得られます。

ラインアップ

■ ソリッドタイプ

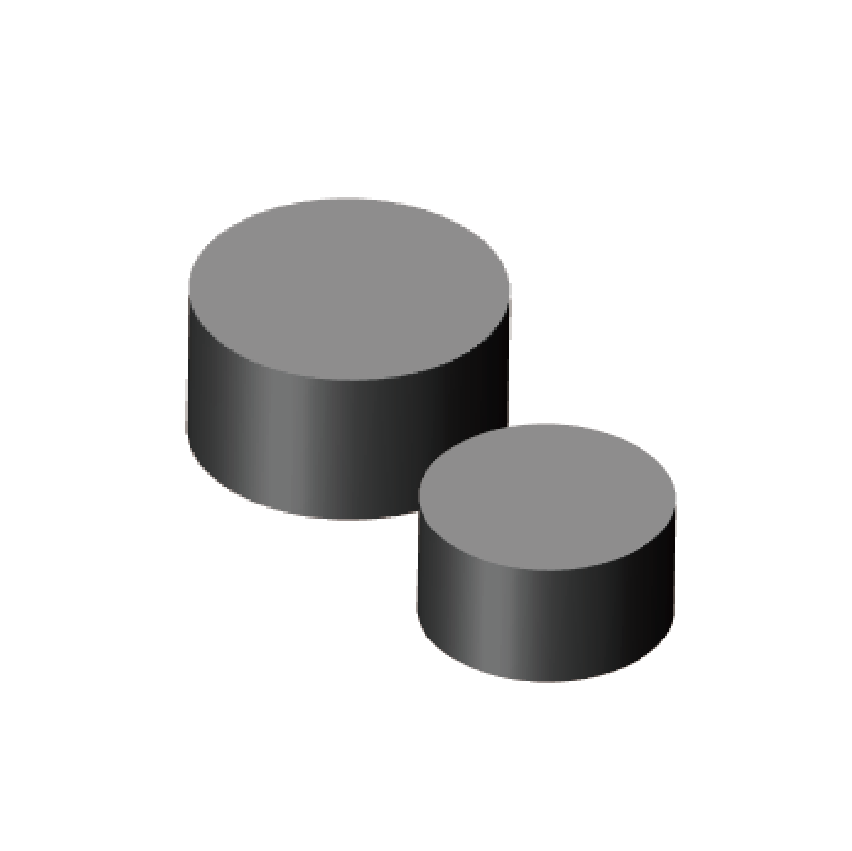

標準タイプ

ソリッド型のダイヤモンド焼結体

耐熱タイプ

金属成分を溶解・除去

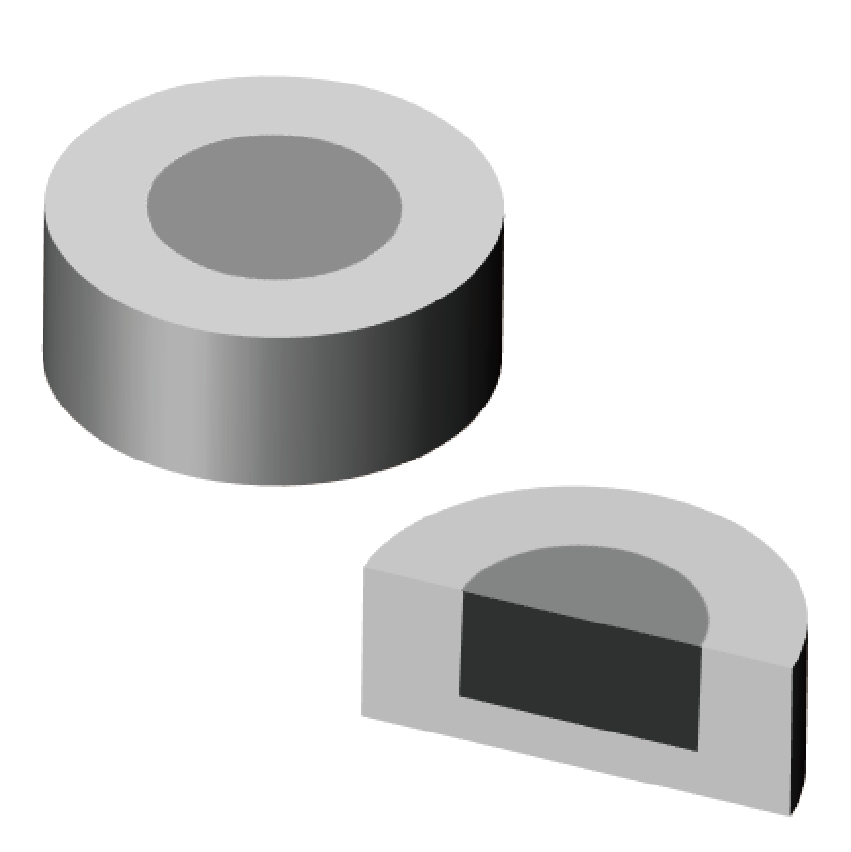

■ 補強タイプ

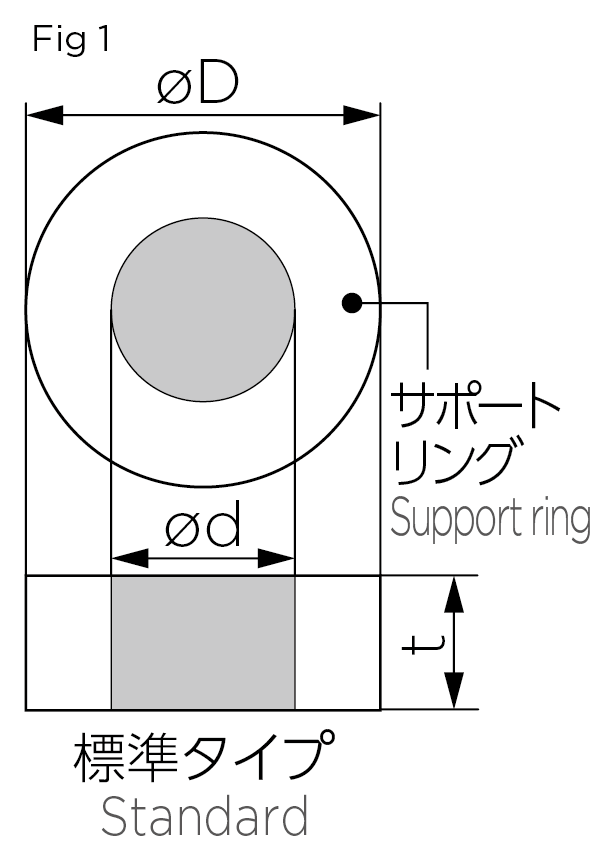

標準タイプ

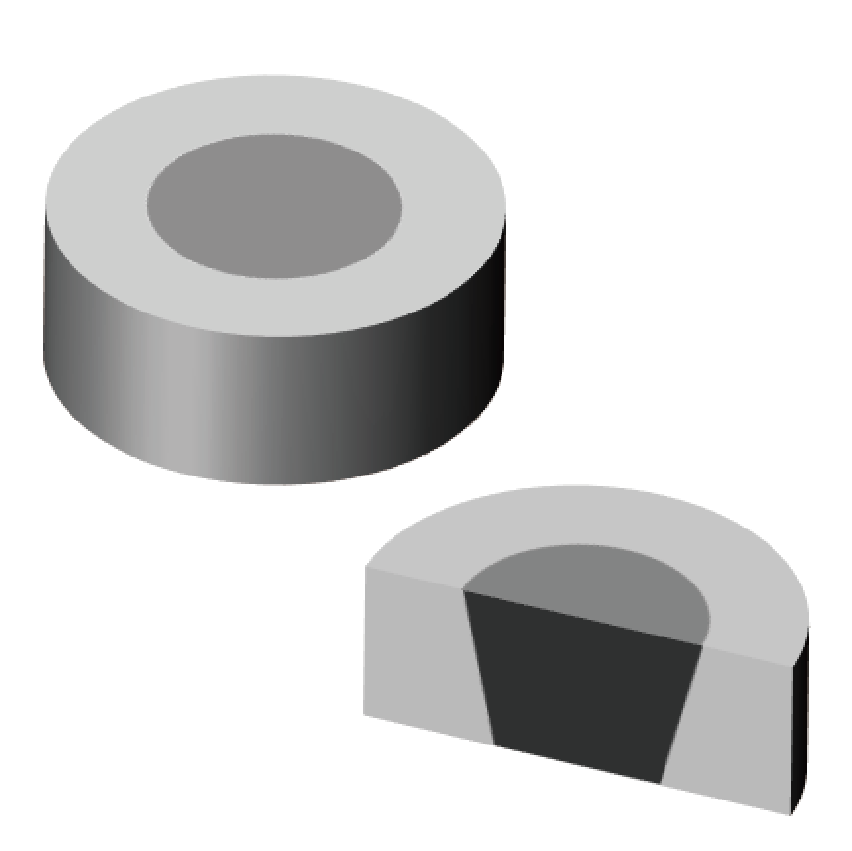

焼結体外周をサポートリングで補強

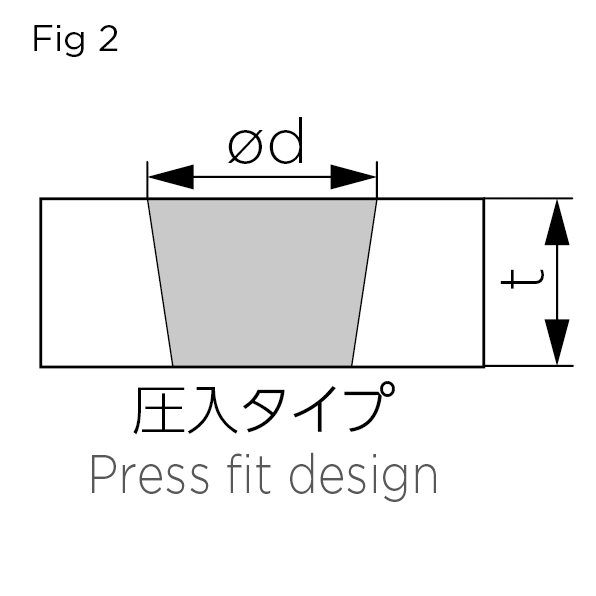

圧入タイプ

テーパー付きサポートリングに圧入

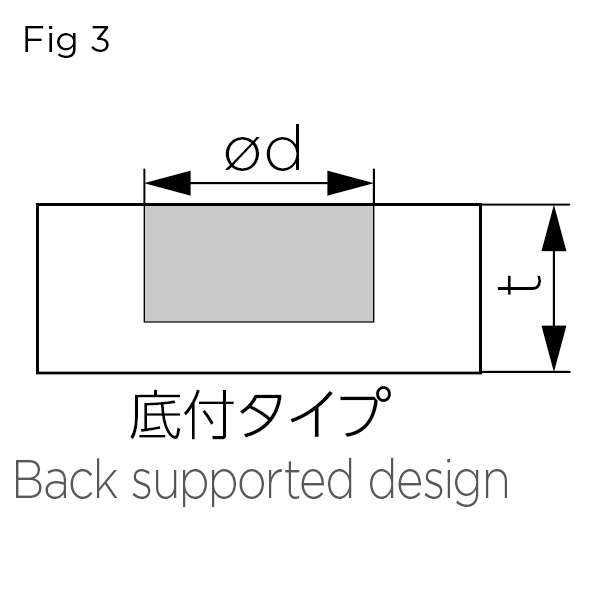

底付タイプ

底面に超硬合金サポートを一体焼結

■ グレード構成

Fグレード

超微粒ダイヤモンド焼結体
（超微粒:1μm）
線肌表面の品質を重視する
用途に最適
Sグレード

微粒ダイヤモンド焼結体
（微粒:3μm）
サポートリング付き小径サイズ素材の標準グレード
Mグレード

中粒ダイヤモンド焼結体
（中粒:5μm）
汎用グレード
Cグレード

粗粒ダイヤモンド焼結体
（粗粒:12μm）
線径を重視する用途に最適
Eグレード

超粗粒ダイヤモンド焼結体
（超粗粒:25μm）

仕様

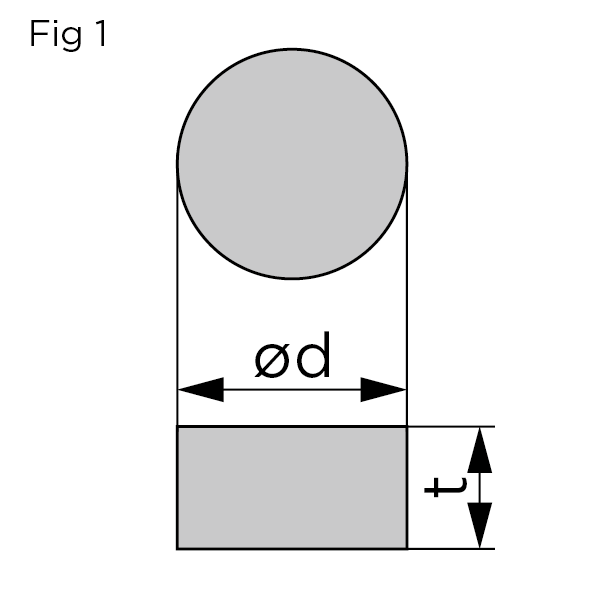

ソリッドタイプ

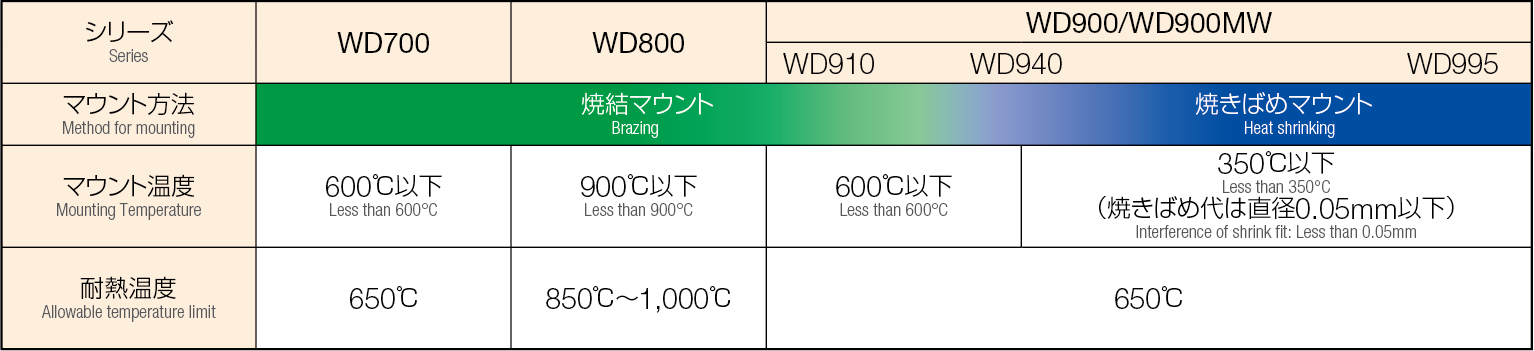

標準タイプ WD700シリーズ/耐熱タイプ WD800シリーズ

横にスクロールできます

ADDMA No.^*1	型番	寸法（mm）		偏心公差 (mm)^*2	推奨最大穴径 (mm)^*3	グレード(粒度:μm)					Fig
		ød (mm)	t (mm)			F	S	M	C	E
		ød (mm)	t (mm)			1	3	5	12	25
D6	WD705□	2.5	1.0	–	0.5	●	–	●			1
D12	WD710□	3.2	1.5	–	1.0	●	–	●			1
D15	WD715□	5.2	2.5	–	1.5	●	–	●			1
D18	WD720□	5.2	3.5	–	2.0	●	–	●			1
D6	WD805□	2.5	1.0	–	0.5	●	–	●			1
D12	WD810□	3.2	1.5	–	1.0	●	–	●			1
D15	WD815□	5.2	2.5	–	1.5	●	–	●			1
D18	WD820□	5.2	3.5	–	2.0	●	–	●			1

●印：標準在庫品　無印：受注生産品　-印：製作いたしません
ご注文方法：型番表記の□にグレード［F,S,M,C,E］を入れてご注文願います。（例：WD910F）

アメリカダイヤモンドダイス製造者協会（ADDMA）による、ダイスサイズ規格。
「偏心公差」とは、サポートリング厚さ（径方向）の最大部分と最小部分の差を示します。
推奨最大穴径（軟質線）は標準的な線引き条件を前提としております。ダイス穴形状、マウント設計、伸線材質、伸線条件等により
サイズ調整が必要となる場合がございます。

補強タイプ

WD900シリーズ/底付補強タイプ WD900MWシリーズ

横にスクロールできます

ADDMA No.^*1	型番	寸法（mm）			偏心公差 (mm)^*2	推奨最大穴径 (mm)^*3	グレード(粒度:μm)					Fig
		ød (mm)	øD (mm)	t (mm)			F	S	M	C	E
		ød (mm)	øD (mm)	t (mm)			1	3	5	12	25
D12	WD910□	1.5	4.00	1.5	0.20	0.8	●	●	●			1
D15	WD915□	4.0	8.12	2.3	0.25	1.8	●	●	●			1
D18	WD920□	4.0	8.12	2.9	0.25	2.3	●	●	●			1
D21	WD925□	7.0	13.65	4.0	0.35	3.5	–	●	●	●		1
D24	WD930□	7.0	13.65	5.3	0.40	4.6	–	●	●	●		1
D27	WD940□	9.0	14.50	7.5	0.40	5.4	–	–	●	●		1
D27	WD945□	13.0	24.13	9.0	0.33	5.8	–	–	●	●		1
D30	WD950□	13.0	24.13	12.0	0.33	7.6	–	–	●	●		1
D33	WD960□	16.0^*5	24.13	16.0	0.33	10.5	–	–	–	●		2
D36	WD970□	19.0^*5	35.00	19.0	0.60	12.7	–	–	–	–	●	2
	WD975□^*6	25.0	42.00	20.0	0.60	15.7	–	–	–	–		1
	WD980□^*6	30.0	47.00	22.0	0.60	19.0	–	–	–	–	●	1
	WD990□^*6	40.0	67.00	25.0	0.75	25.7	–	–	–	–		1
	WD995□^*6	45.0	67.00	27.0	0.75	29.0	–	–	–	–		1
D12	WD910MW	1.5	4.00	3.0^*4 (1.5)	0.20	0.8	-	-		-	-	3
D15	WD915MW	4.0	8.12	4.3^*4 (2.3)	0.25	1.8	-	-	●	-	-	3
D18	WD920MW	4.0	8.12	4.9^*4 (2.9)	0.25	2.3	-	-	●	-	-	3

●印：標準在庫品　無印：受注生産品　-印：製作いたしません
ご注文方法：型番表記の□にグレード［F,S,M,C,E］を入れてご注文願います。（例：WD910F）
本製品は伸線ダイス用途になります。本用途以外への使用やサポートリングを加工すること、
あるいは外す事等の改造は想定外の故障、けがや健康への影響の原因となりますので、お控えください。

アメリカダイヤモンドダイス製造者協会（ADDMA）による、ダイスサイズ規格。
「偏心公差」とは、サポートリング厚さ（径方向）の最大部分と最小部分の差を示します。
推奨最大穴径（軟質線）は標準的な線引き条件を前提としております。ダイス穴形状、マウント設計、伸線材質、伸線条件等により
サイズ調整が必要となる場合がございます。
（）内はダイヤモンド焼結体層の厚みです。

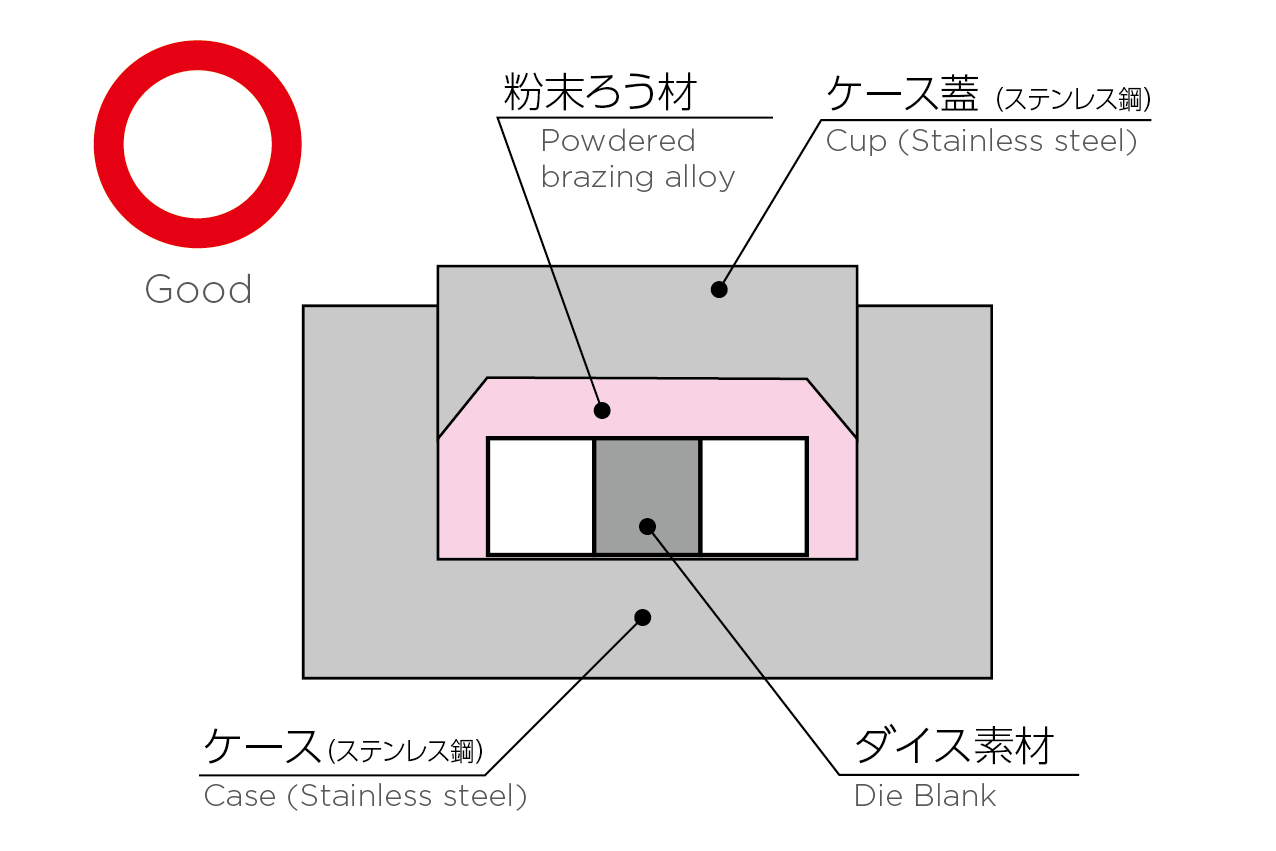

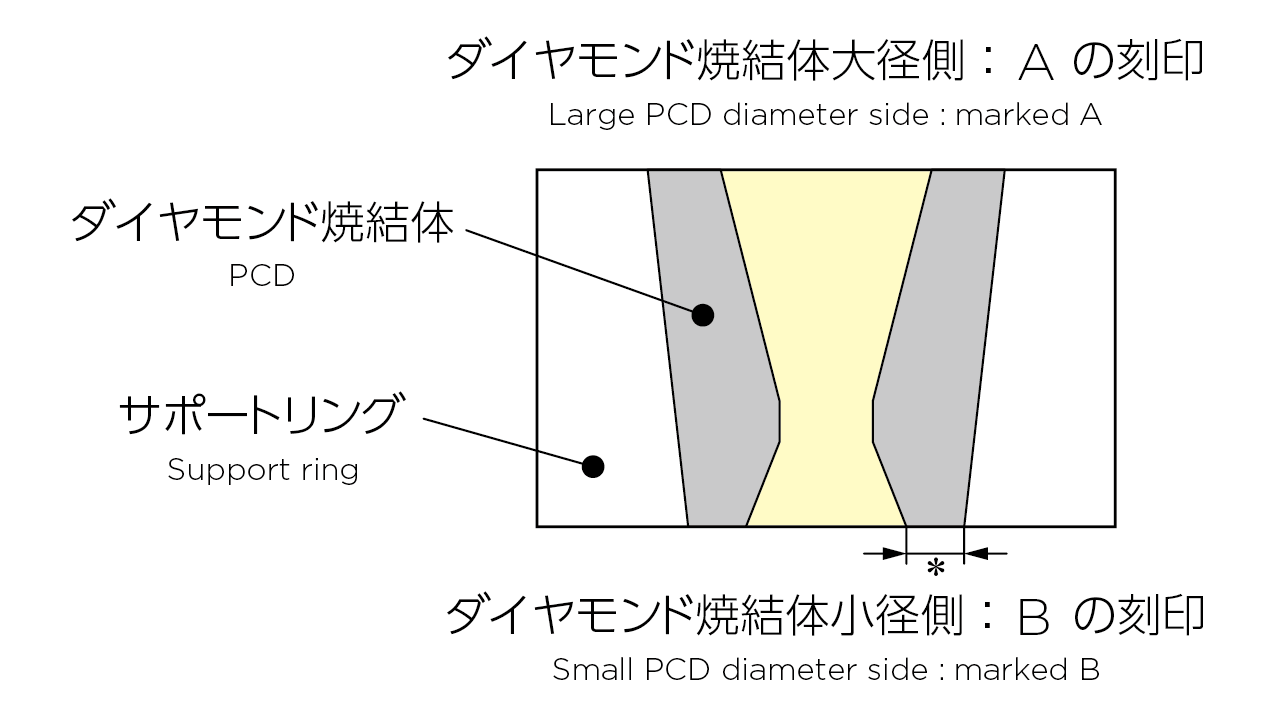

圧入タイプは、ダイヤモンド焼結体の外周がテーパ形状のため、ダイヤモンド焼結体上面と下面の寸法が異なります。
素材中心部にø5～8mmの検査用のくり抜き部分があります。
