ファイバレーザ・固体レーザ用レンズ・ミラー
FΘレンズ
FEATURE 特長

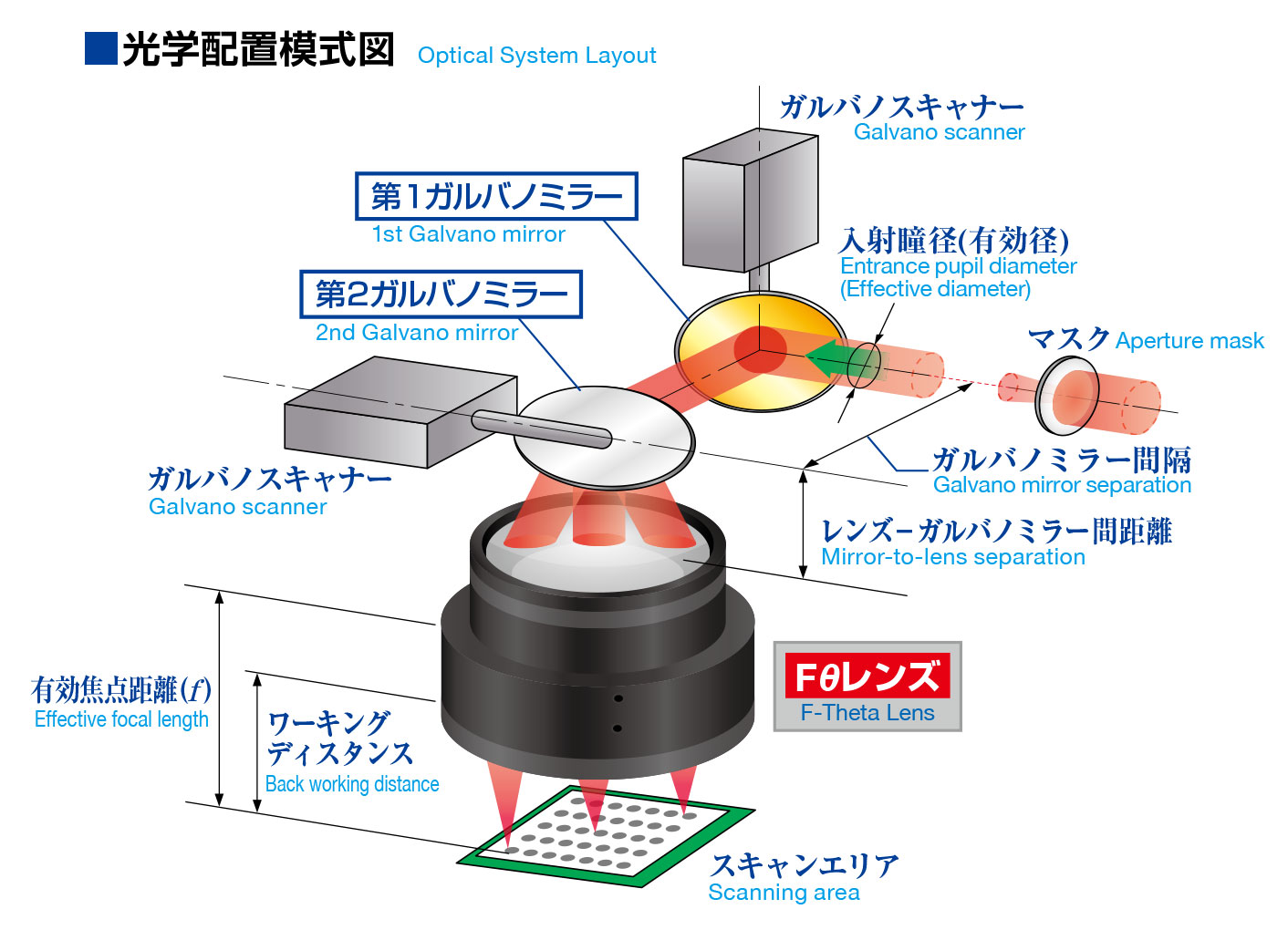

スキャナー等で操作したレーザビームを集光させるレンズです。プリント配線基板の高速穴あけや、電子部品や樹脂部品の高速マーキング用途などに使われます。
波長の短いファイバレーザ/固体レーザはCO2レーザよりもより小さくビームを絞れるため、より小径の穴あけ加工に適します。
高精度テレセントリックレンズは、収差を極限まで抑え、かつレーザビームをワークにほぼ垂直に入射させます。レーザドリルなどの微細穴あけなどの加工に適したレンズです。
ワイドエリア非テレセントリックレンズは、広いスキャンエリアを高速にスキャンさせたいマーカーやプロッターなどに適したレンズです。
波長1064nmレーザ用には標準FΘレンズも用意していますので、お気軽にお問い合わせください。
MOVIE 製品紹介動画
SPEC EXAMPLES 仕様例
■ 高出力ファイバ/近赤外レーザ用Fθレンズ
（波長：1030nm～1090nm、硝材：合成石英）
横にスクロールできます
| 光学設計番号 | 波長 (nm) |
有効焦点距離 (mm) |
入射瞳径 (mmø) |
スキャンエリア (mm角) |
テレセントリック エラー(度) |
マウント 概寸 (径ømm × 長mm) |
備考 |
|---|---|---|---|---|---|---|---|
| FU1F100.3E10S35TA | 1030～1090 | 100.3 | 10 | 35 | 1.2 | 99×78.5 | *1,*2,*3 |
| FU1F163.5E15S90TA | 1030～1090 | 163.5 | 15 | 90 | 5.7 | 150×99 | *1,*2 |
| FQ1F100E12S30TA | 1030～1090 | 100 | 12 | 30 | 2.5 | 100×123 | |
| FQ1F100E12S35TA | 1030～1090 | 100 | 12 | 35 | 4.1 | 130×123 | *2 |
| FQ1F100E20S20TA | 1030～1090 | 100 | 20 | 20 | 2.7 | 116×123 | |
| FQ1F100E20S30TA | 1030～1090 | 100 | 20 | 30 | 3.3 | 106×121 | |
| FQ1F160E14S50TA | 1030～1090 | 160 | 14 | 50 | 2 | 130×110 | |
| FQ1F165E12S50TA | 1030～1090 | 165 | 12 | 50 | 3.7 | 130×176 | |
| FQ1F180E20S100TA | 1030～1090 | 180 | 20 | 100 | 2 | 200×197 | |
| FQ1F210E10S130TA | 1030～1090 | 210 | 10 | 130 | 2.2 | 227×160 | |
| FQ1F240E20S75TA | 1030～1090 | 240 | 20 | 75 | 3.5 | 137×130 | |
| FU1F277E20S90TA | 1030～1090 | 277 | 20 | 90 | 6.7 | 108×70 | *2 |
| FQ1F330E10S80TA | 1030～1090 | 330 | 10 | 80 | 3.1 | 118×180 | *2 |
| FQ1F400E25S200A | 1030～1090 | 400 | 25 | 200 | 11.3 | 160×91 | |
| FQ1F450E30S200A | 1030～1090 | 450 | 30 | 200 | 10.8 | 166×118 |
*1：標準在庫品、*2：取付部(M85)、*3：デモ品あり
■ YAG基本波/近赤外レーザ用Fθレンズ
（波長：1030nm～1090nm、硝材：光学ガラス）
横にスクロールできます
| 光学設計番号 | 波長 (nm) |
有効焦点距離 (mm) |
入射瞳径 (mmø) |
スキャンエリア (mm角) |
テレセントリック エラー(度) |
マウント 概寸 (径ømm × 長mm) |
備考 |
|---|---|---|---|---|---|---|---|
| FS1F45E10S12A | 1030～1090 | 45 | 10 | 12 | 9.9 | 100×125 | *2 |
| FS1F50E20S10TA | 1030～1090 | 50 | 20 | 10 | 3.4 | 130×123 | *2 |
| FS1F70E20S15TA | 1030～1090 | 70 | 20 | 15 | 7.4 | 152×221 | *2 |
| FS1F80E10S30TA | 1030～1090 | 80 | 10 | 30 | 5.1 | 120×168 | |
| FS1F80E20S25TA | 1030～1090 | 80 | 20 | 25 | 2.0 | 150×138 | *2 |
| FS1F100E20S25TA | 1030～1090 | 100 | 20 | 25 | 5.2 | 150×174 | |
| FS1F100E25S40A | 1030～1090 | 100 | 25 | 40 | 9.6 | 145×181 | |
| FS1F120E14S55TA | 1030～1090 | 120 | 14 | 55 | 3.1 | 129×132 | *2 |
| FS1F135E30S40TA | 1030～1090 | 135 | 30 | 40 | 3 | 130×150 | |
| FS1F160E30S40TA | 1030～1090 | 160 | 30 | 40 | 2.5 | 130×110 | |
| FS1F163E14S80TA | 1030～1090 | 163 | 14 | 80 | 6.1 | 130×86 | |
| FS1F163E20S90A | 1030～1090 | 163 | 20 | 90 | 15.3 | 145×84 | |
| FS1F200E15S120A | 1030～1090 | 200 | 15 | 120 | 16 | 170×200 | |
| FS1F200E20S100A | 1030～1090 | 200 | 20 | 100 | 12.8 | 136×177 | |
| FS1F300E25S50TA | 1030～1090 | 300 | 25 | 50 | 7 | 110×159 | *2 |
| FS1F310E30S210A | 1030～1090 | 310 | 30 | 210 | 25.8 | 210×257 | |
| FS1F370E20S170A | 1030～1090 | 370 | 20 | 170 | 20 | 145×168 | |
| FS1F400E20S200A | 1030～1090 | 400 | 20 | 200 | 12.8 | 130×75 | *3 |
| FS1F450E30S300A | 1030～1090 | 450 | 30 | 300 | 26.3 | 210×218 | |
| FS1F630E20S300A | 1030～1090 | 630 | 20 | 300 | 13.6 | 130×73 |
*2：取付部(M85)、*3：デモ品あり
■ YAG 2倍波/グリーンレーザ用Fθレンズ
（波長：532nm、硝材：光学ガラス or 合成石英）
横にスクロールできます
| 光学設計番号 | 波長 (nm) |
有効焦点距離 (mm) |
入射瞳径 (mmø) |
スキャンエリア (mm角) |
テレセントリック エラー(度) |
マウント 概寸 (径ømm × 長mm) |
備考 |
|---|---|---|---|---|---|---|---|
| FU2F100E10S35TA | 532 | 100 | 10 | 35 | 1.3 | 99×78.7 | *1,*2,*3 |
| FU2F163.9E10S90TA | 532 | 163.9 | 10 | 90 | 4.9 | 122×98 | *1,*2,*3 |
| FS2F70E10S25TA | 532 | 70 | 10 | 25 | 4.9 | 150×134 | *2 |
| FS2F87E15S20TA | 532 | 87 | 15 | 20 | 0.7 | 115×132 | |
| FS2F100E20S20TA | 532 | 100 | 20 | 20 | 5.2 | 150×174 | |
| FS2F125E9S45TA | 532 | 125 | 9 | 45 | 1.9 | 114×109 | |
| FS2F165E14S90A | 532 | 165 | 14 | 90 | 9.8 | 174×216 | |
| FS2F200E15S50TA | 532 | 200 | 15 | 50 | 3.5 | 90×66 | *3 |
| FS2F206E10S50TA | 532 | 206 | 10 | 50 | 0.7 | 90×68 | |
| FS2F7230E20S100TA | 532 | 230 | 20 | 100 | 4.7 | 163×153 | |
| FS2F250E7.5S160A | 532 | 250 | 7.5 | 160 | 10.9 | 160×83 | |
| FS2F250E15S120A | 532 | 250 | 15 | 120 | 23 | 140×172 | |
| FS2F370E20S170A | 532 | 370 | 20 | 170 | 19.9 | 145×164 | |
| FS2F400E20S50TA | 532 | 400 | 20 | 50 | 3.1 | 110×87 | *2 |
| FS2F600E30S230A | 532 | 600 | 30 | 230 | 8.5 | 206×162 | |
| FS2F633E30S300A | 532 | 633 | 30 | 300 | 13 | 158×88 |
*1：標準在庫品、*2：取付部(M85)、*3：デモ品あり
■ YAG 3倍波/UVレーザ用Fθレンズ
（波長：355nm、硝材：合成石英）
横にスクロールできます
| 光学設計番号 | 波長 (nm) |
有効焦点距離 (mm) |
入射瞳径 (mmø) |
スキャンエリア (mm角) |
テレセントリック エラー(度) |
マウント 概寸 (径ømm × 長mm) |
備考 |
|---|---|---|---|---|---|---|---|
| FU3F100.2E10S35TA | 355 | 100.2 | 10 | 35 | 1.2 | 99×78.7 | *1,*2,*3 |
| FS3F77E15S10TA | 355 | 77 | 15 | 10 | 0.6 | 81×153 | *2 |
| FS3F86E7S20TA | 355 | 86 | 7 | 20 | 2.9 | 105×111 | |
| FS3F100E4S34TA | 355 | 100 | 4 | 34 | 2.5 | 130×113 | |
| FS3F100E10S36TA | 355 | 100 | 10 | 36 | 1.3 | 130×110 | |
| FS3F100E12S25TA | 355 | 100 | 12 | 25 | 3.5 | 122×125 | |
| FS3F100E12S35TA | 355 | 100 | 12 | 35 | 3 | 120×111 | *3 |
| FS3F110E9S50TA | 355 | 110 | 9 | 50 | 2.9 | 125×149 | |
| FS3F112E8S50TA | 355 | 112 | 8 | 50 | 2.7 | 120×150 | *3 |
| FS3F125E9S50TA | 355 | 125 | 9 | 50 | 1.8 | 120×96 | |
| FS3F150E15S50TA | 355 | 150 | 15 | 50 | 1.2 | 154×124 | |
| FS3F160E13S50TA | 355 | 160 | 13 | 50 | 1.6 | 120×110 | |
| FS3F170E10S65A | 355 | 170 | 10 | 65 | 6.3 | 104×66 | *2 |
| FS3F175E30S35TA | 355 | 175 | 30 | 35 | 0.9 | 135×141 | |
| FS3F240E13S75TA | 355 | 240 | 13 | 75 | 3.2 | 122×130 | |
| FS3F257E6S106TA | 355 | 257 | 6 | 106 | 0.8 | 197×268 | |
| FS3F290E10S100TA | 355 | 290 | 10 | 100 | 0.6 | 192×248 | *2 |
| FS3F300E4S54TA | 355 | 300 | 4 | 54 | 4.5 | 85×72 | |
| FS3F350E15S120A | 355 | 350 | 15 | 120 | 14 | 135×201 | |
| FS3F350E30S75TA | 355 | 350 | 30 | 75 | 3.3 | 131×120 | |
| FS3F400E10S200A | 355 | 400 | 10 | 200 | 12.1 | 130×87 | |
| FS3F400E20S50TA | 355 | 400 | 20 | 50 | 3.1 | 130×87 | *2,*3 |
| FS3F430E20S100A | 355 | 430 | 20 | 100 | 5.9 | 136×207 | *2 |
| FS3F500E10S110TA | 355 | 500 | 10 | 110 | 3.4 | 135×244 | *2 |
| FS3F630E30S300A | 355 | 630 | 30 | 300 | 19.9 | 180×202 | |
| FS3F660E20S300A | 355 | 660 | 20 | 300 | 8.6 | 229×229 |
*1：標準在庫品、*2：取付部(M85)、*3：デモ品あり
■ YAG 4倍波/DUVレーザ用Fθレンズ
（波長：266nm、硝材：合成石英）
横にスクロールできます
| 光学設計番号 | 波長 (nm) |
有効焦点距離 (mm) |
入射瞳径 (mmø) |
スキャンエリア (mm角) |
テレセントリック エラー(度) |
マウント 概寸 (径ømm × 長mm) |
備考 |
|---|---|---|---|---|---|---|---|
| FS4F100E4S34TA | 266 | 100 | 4 | 34 | 2.5 | 130×113 | |
| FS4F100E10S30TA | 266 | 100 | 10 | 30 | 2.3 | 110×143 | |
| FS4F125E9S40TA | 266 | 125 | 9 | 40 | 1.7 | 128×103 | |
| FS4F220E10S80TA | 266 | 220 | 10 | 80 | 4.5 | 127×117 | *2 |
| FS4F250E10S50TA | 266 | 250 | 10 | 50 | 4.8 | 89×96 | *2 |
*2：取付部(M85)
※仕様は一例です。住友電工ではお客様のご要望に応じた特別設計のレンズを主に製造していますので、詳細はご相談ください。
