シリンダヘッド・ブロック加工用 PCD回転工具
多段総形形状で工程集約を実現。優れた耐摩耗性を備えたPCD回転工具
適用被削材
- N
FEATURE 特長
多段総形形状で工程集約を実現。
優れた耐摩耗性を備えたPCD回転工具
多段総形穴の工程集約、粗・仕上げの一発加工、多刃による高送りなどにより、アルミ部品の加工時間やコストを短縮します。耐摩耗性に優れたダイヤモンド材種と独自の刃先加工・解析技術を駆使し、標準品から特型品まで、お客様のニーズに合わせた最適な工具をご提供します。
- 豊富な特型実績により、様々な加工課題に対応
- 耐摩耗性に優れたダイヤモンド（PCD）材種と、刃先加工技術により、高精度・高能率加工を実現
- アルミ部品における特型・標準両対応のツーリング対応力

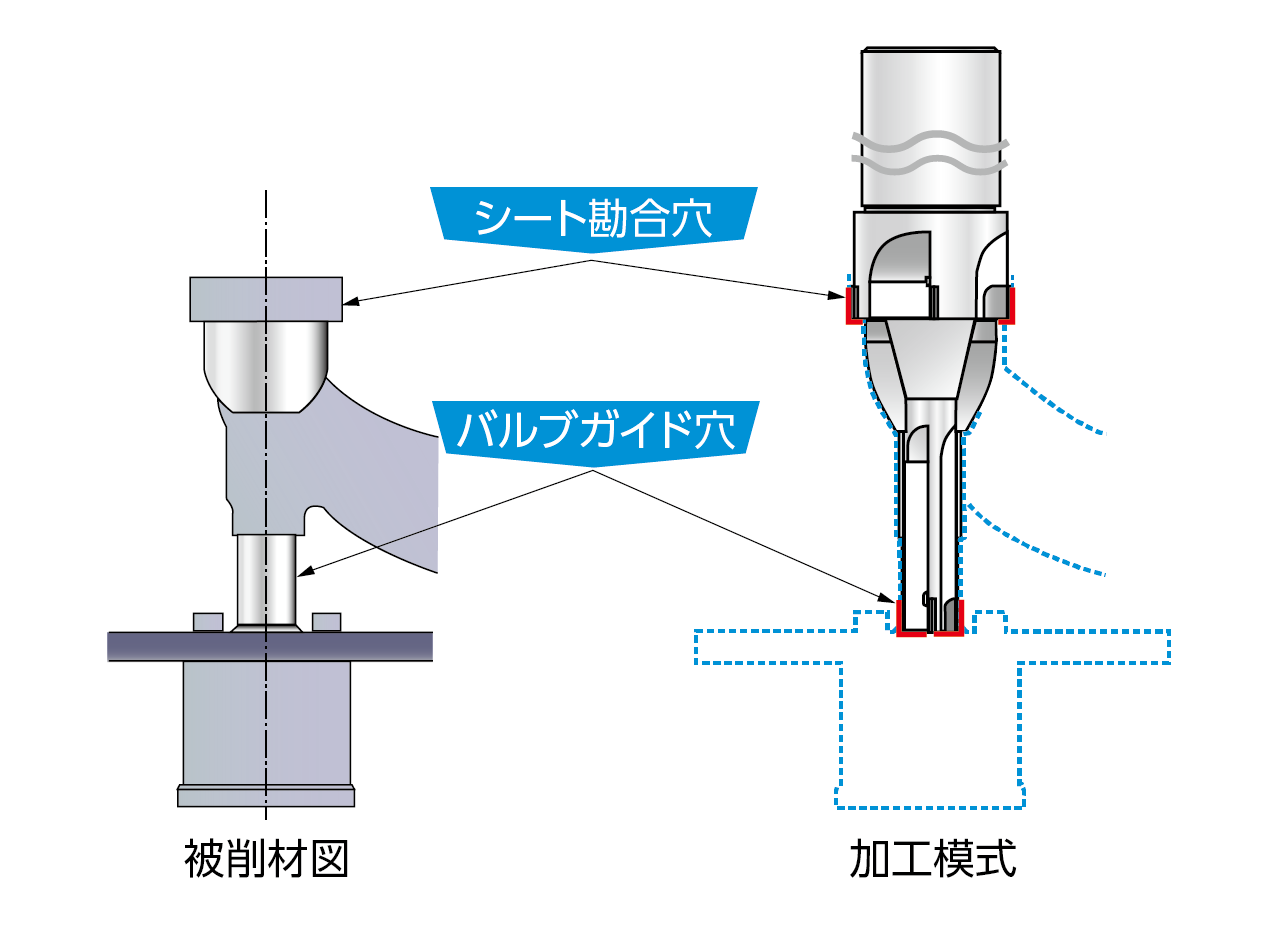

■多段穴仕上げ加工例（シート勘合穴＋バルブガイド穴）
EXAMPLE 切削データ例

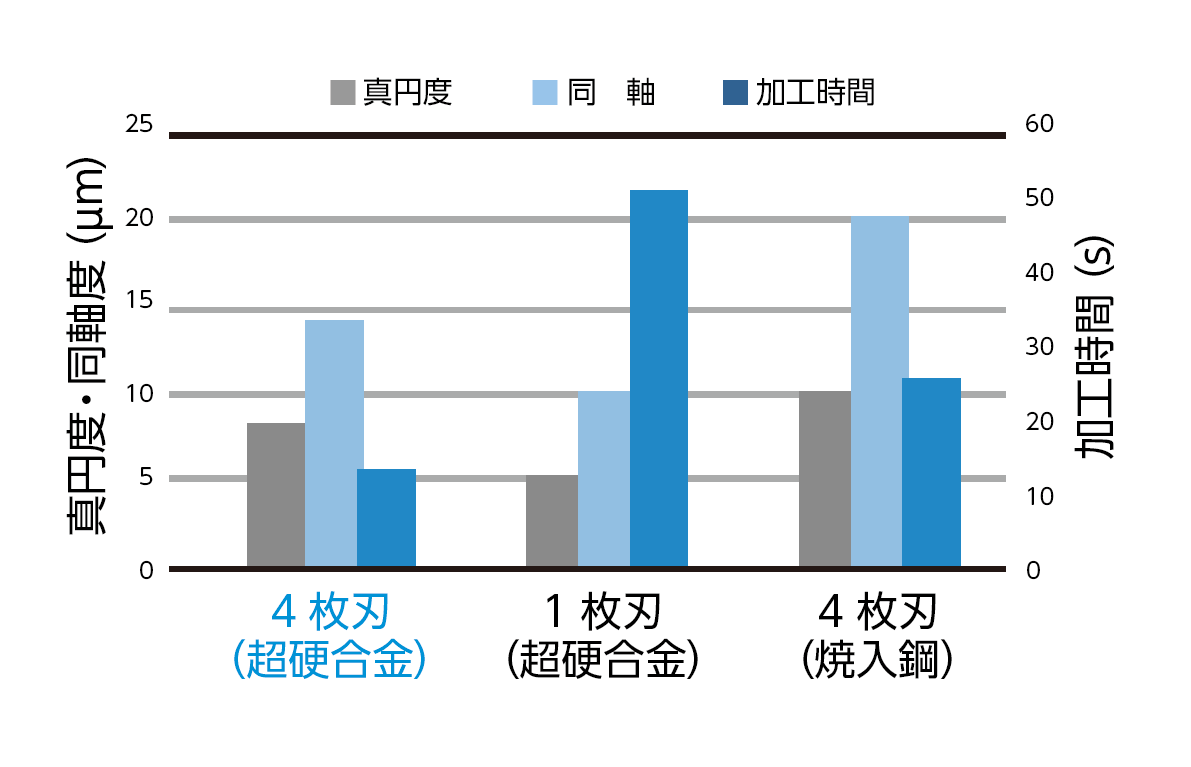

■多段穴仕上げ加工
■加工条件
| 仕様 | 4枚刃（超硬合金） | 1枚刃（超硬合金） | 4枚刃（焼入鋼） |
|---|---|---|---|
| 加工機 | 横形マシニングセンタ（HSK-A63） | ||
| 切削速度 vc(m/min) |
400（ø36） | ||
| 送り量 f(mm/rev) |
0.3 | 0.075 | 0.3 |
| 切削液 | JIS A1種 エマルジョン | ||
※ ø11-36mm 仕上げ加工例

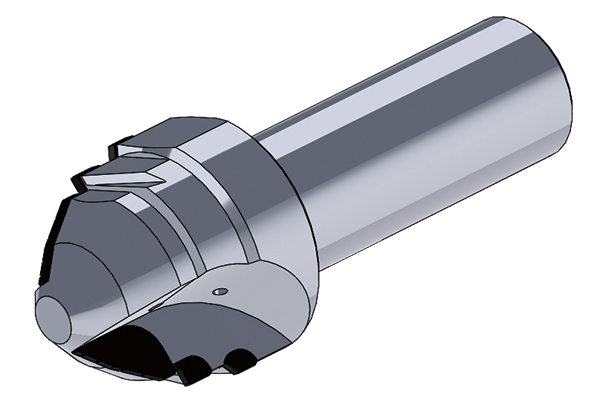

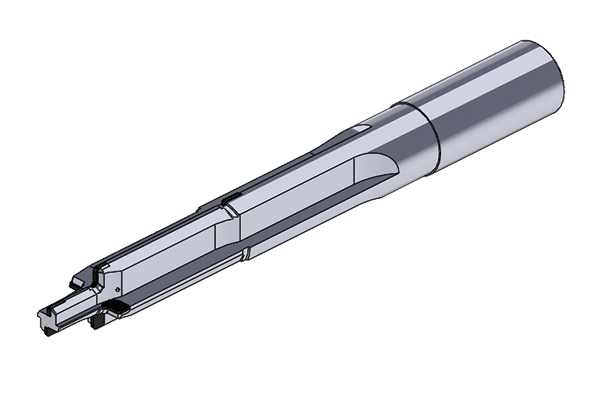

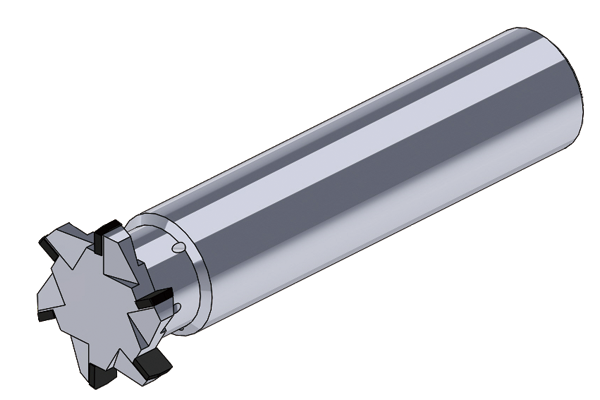

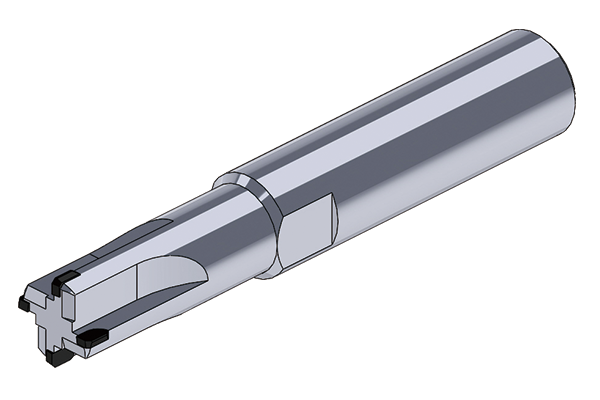

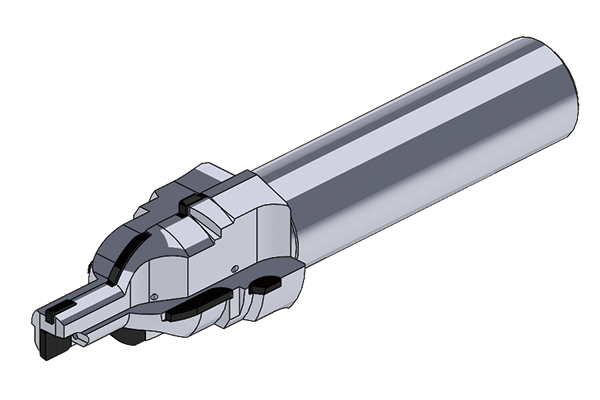

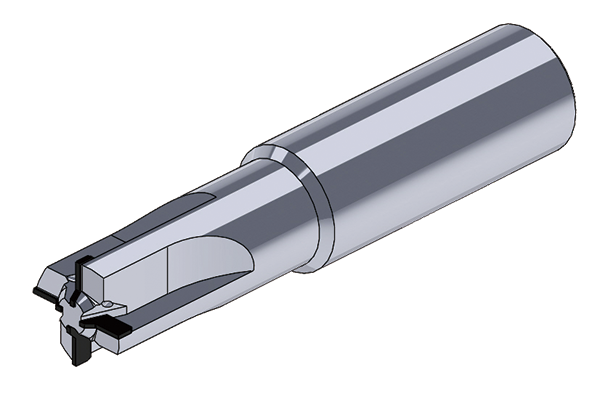

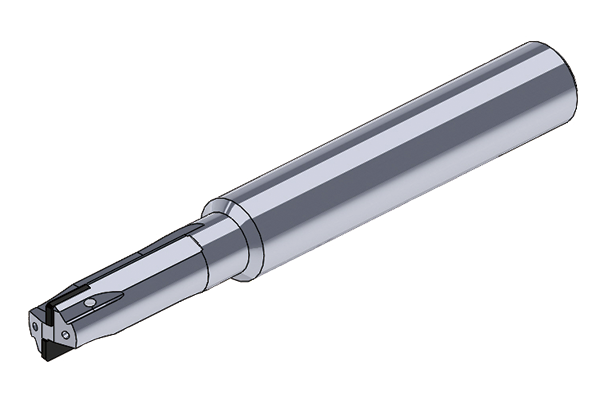

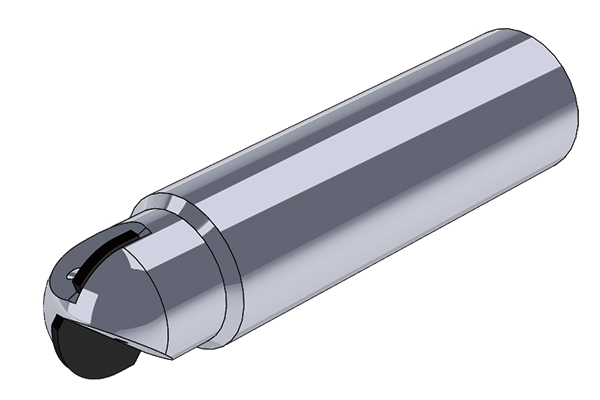

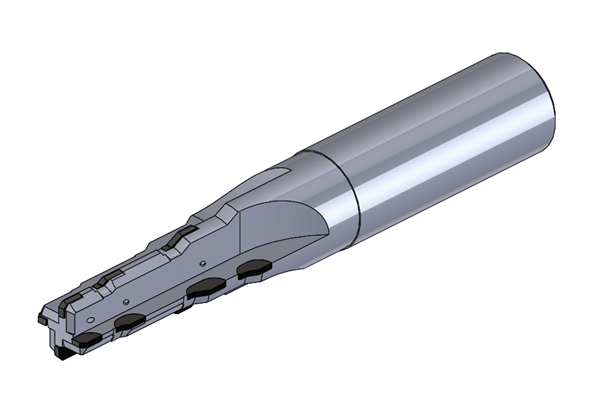

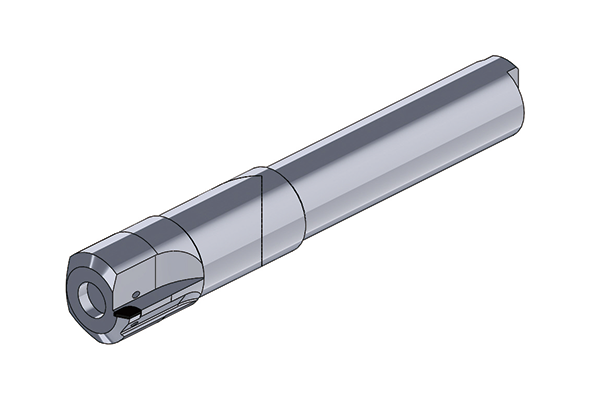

DESIGN EXAMPLES 設計例
■ソレノイド穴用
■カム軸受油溝用
■スプリングシート座面用
■カム軸受用
■センサ穴仕上げ用
■バルブガイド圧入穴＋スロート穴用（粗）
■スロート穴用（仕上げ）
■スパークプラグ穴用
■バルブリフタ穴用
■ハイドロラッシュアジャスタ穴用
PCD特型工具をはじめ、アルミ部品加工におけるツーリングをトータルサポート。豊富な特型実績と、ダイヤモンド材種、刃先加工・解析技術により、工程集約と高能率加工を実現。加工時間短縮・コスト削減に貢献する最適な工具をご提案します。
