アルミニウム部品加工用
高能率PCDリーマ
送り量 f=1mm/revの高送り加工でも優れた穴加工精度を実現
適用被削材
- N
FEATURE 特長
送り量 f=1mm/revの高送り加工でも
優れた穴加工精度を実現
幾何学的理論に基づき最適化された不等分割設計を採用することで、高送り条件下でも安定した高精度加工を実現し、穴仕上げの加工時間を大幅に短縮します。
- 切削抵抗バランスを考慮した不等分割設計
- 高送り加工を実現するダイヤモンド材種と最適化された切れ刃形状
【用途】
アルミニウム合金の仕上げ～中仕上げ穴加工
例：EVケース、シリンダヘッド、バルブボディ、足回り部品
SPECIFICATION 仕様

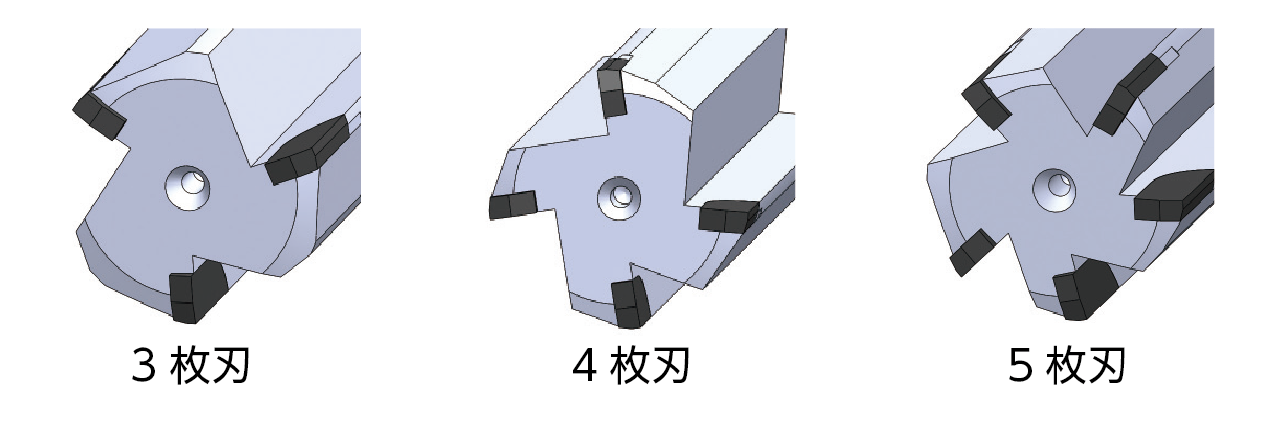

工具径：ø7mm以上 全長：50〜350mm 刃数：3･4･5枚刃

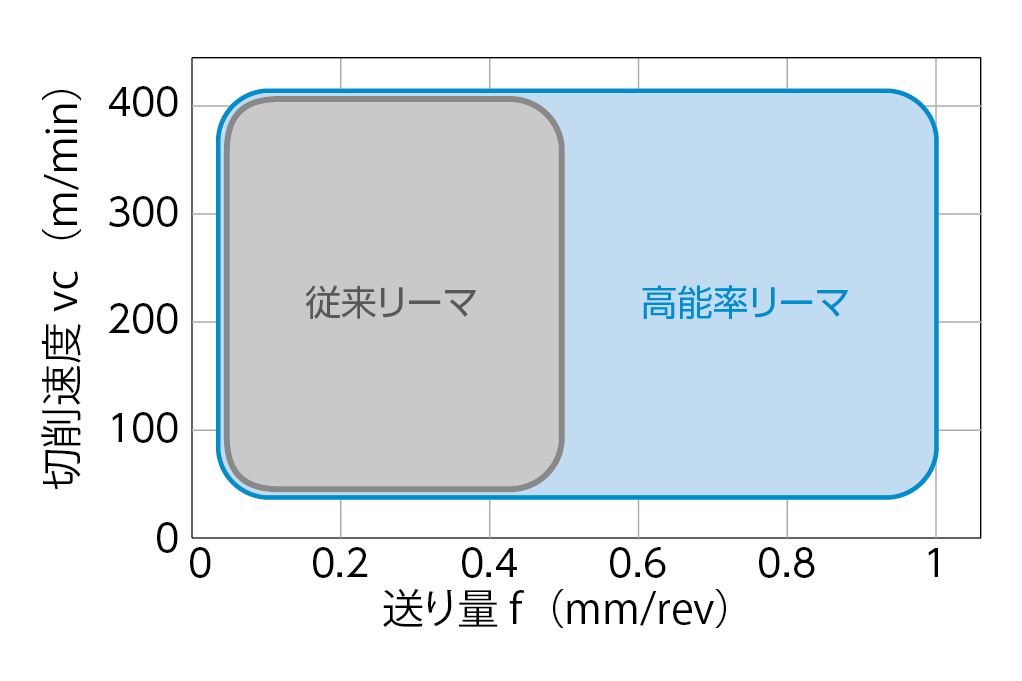

APPLICATION RANGE 適用領域
■アルミニウム合金、仕上げ穴
EXAMPLES OF MACHINING 加工事例

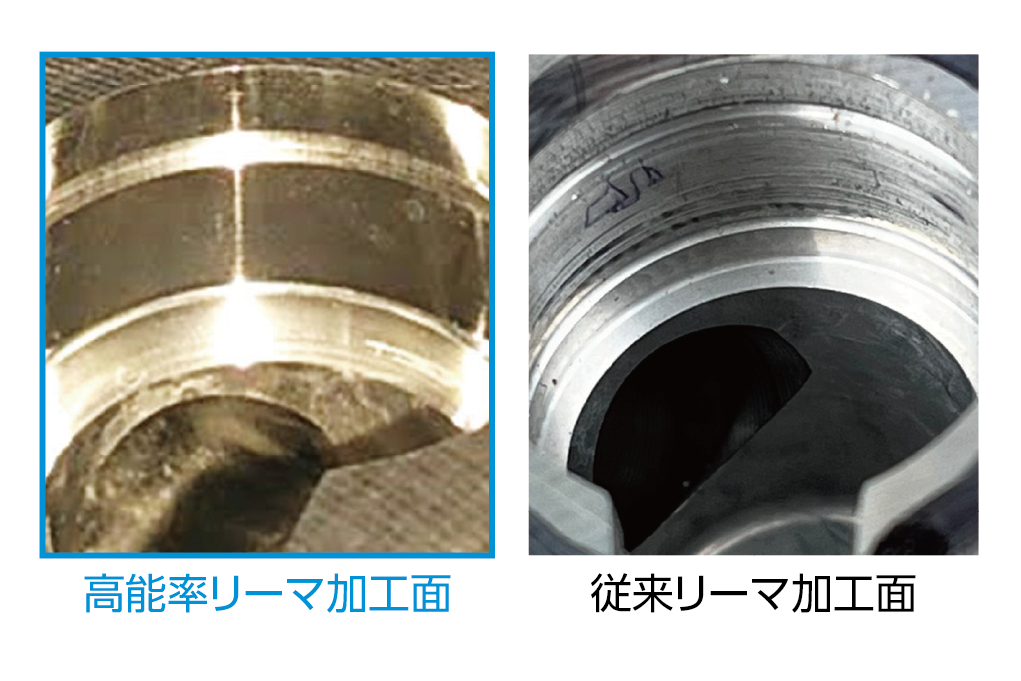

■断続穴の加工品位改善
工具：高能率リーマ（3枚刃） 被削材：ADC12（アルミニウムケース） 加工径：ø18ｍｍ×1D 下穴径：ø17.5ｍｍ
切削条件：vc=90m/min, f=0.2mm/rev 内部給油（水溶性）

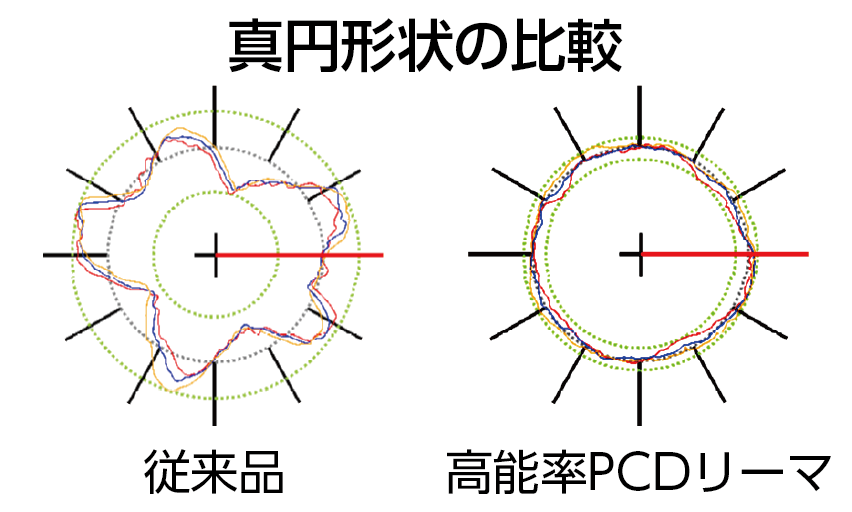

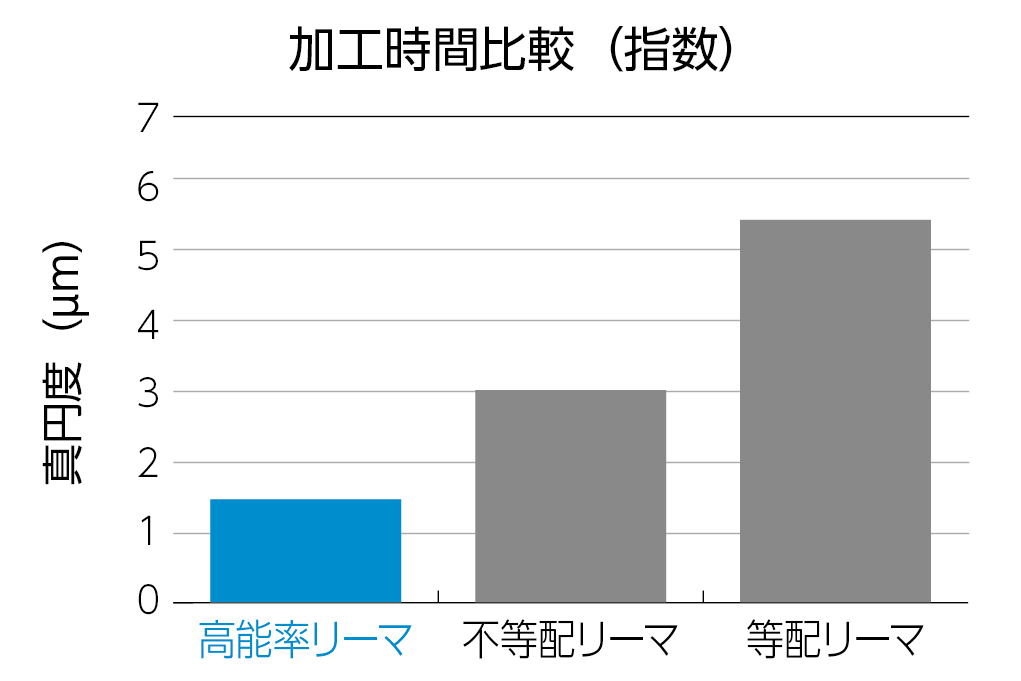

■真円度大幅改善
工具：4枚刃リーマ 被削材：ADC12（アルミニウム合金） 加工径：ø12mm 下穴径：ø11ｍｍ
切削条件：vc=250m/min, f=0.8mm/rev
