小物部品加工用 ヘッド交換式クイックチェンジホルダ
APM型
抜群の交換繰り返し精度で段取り時間を大幅に短縮
FEATURE 特長
抜群の交換繰り返し精度で段取り時間を大幅に短縮
ポリゴンテーパ形状採用で、脱着精度 5μｍ以内を実現
■ 特長
- 工具の段取り時間削減
ヘッドのみ脱着することでインサート交換時の作業性、安全性を向上、段取り時の設備停止時間を削減でき生産性向上に寄与 - 優れたヘッド交換繰り返し精度
高精度ポリゴンテーパ形状により、交換繰り返し精度5μm以内を実現 - シャンクサイズ 10、12、16mm角のラインアップで、CNC自動旋盤等に広く対応
- 前挽き、後挽き、溝入れ、突切り加工に対応
- 内部給油設計、ホースレス給油対応
■ 切削性能
APM型は一体型ホルダと同等の低振動性能を実現
| 被削材 ：SUS420J2 使用工具 ：シャンク APM-R1212X84J ヘッド APM12-SDJCR11T3J インサート：DCGT11T302MN-SI (AC1030U) 切削条件 ：vc=80m/min f=0.05 , 0.10 , 0.13mm/rev ap=0.5 , 1.0mm Wet |

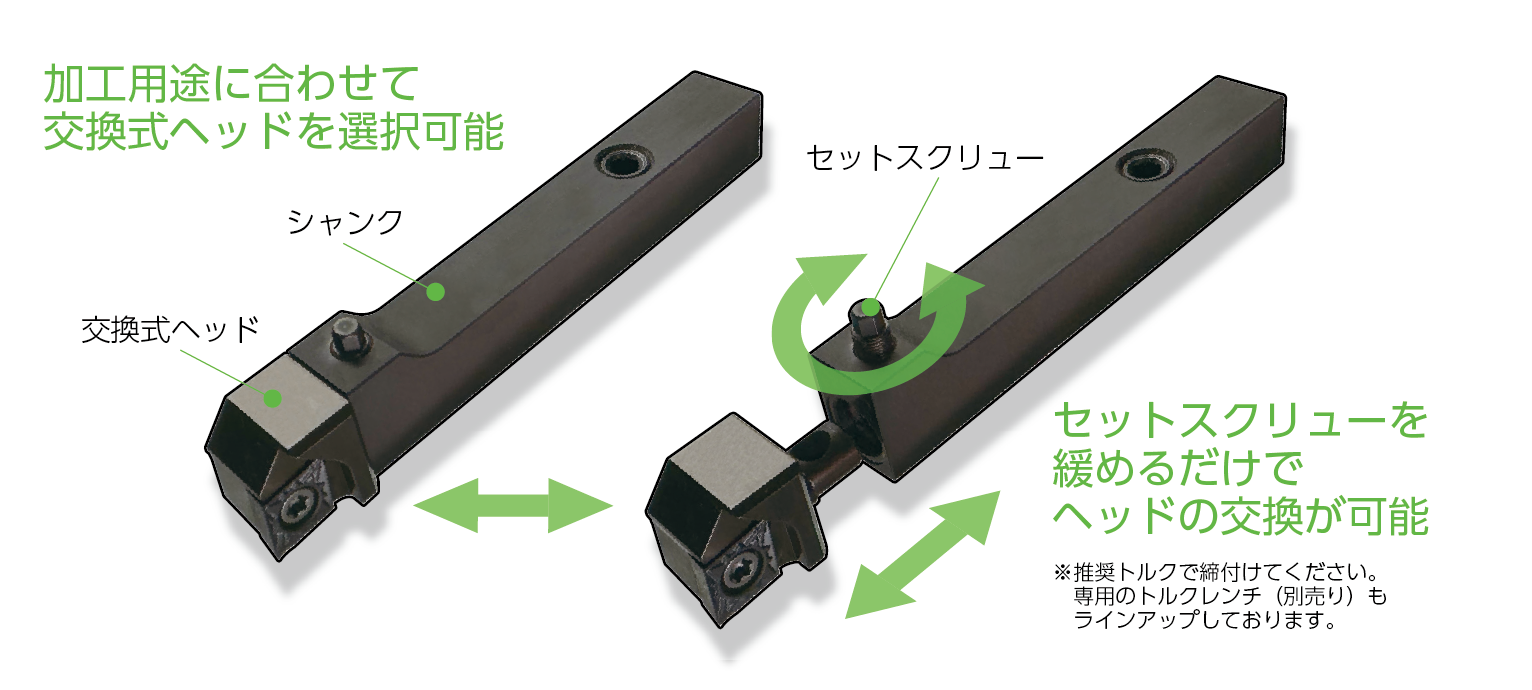

■ ヘッド交換構造
加工用途に合わせて交換式ヘッドを選択可能
セットスクリューを緩めるだけでヘッドの交換が可能
■ APM 型の組合せ例
