ファイバレーザ・固体レーザ用レンズ・ミラー
その他
FEATURE 特長
住友電工では、レーザ加工の特長を最大限に生かす、多彩な光学部品を取り揃えています。

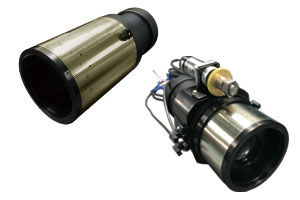

●ビームエキスパンダ
ビーム品質の劣化を抑制し、構成レンズ削減によるロス低減、熱レンズ効果抑制効果をもつビームエキスパンダです。短焦点レンズによりコンパクトとなり、また光軸ズレも抑制します。レンズ構成は凹レンズと凸レンズを組み合わせたガリレオ式を採用しました。集光点を持たないため、高出力レーザに対応します。発散角調整機構付きで、固定倍率タイプ、ズームタイプをラインアップしています。

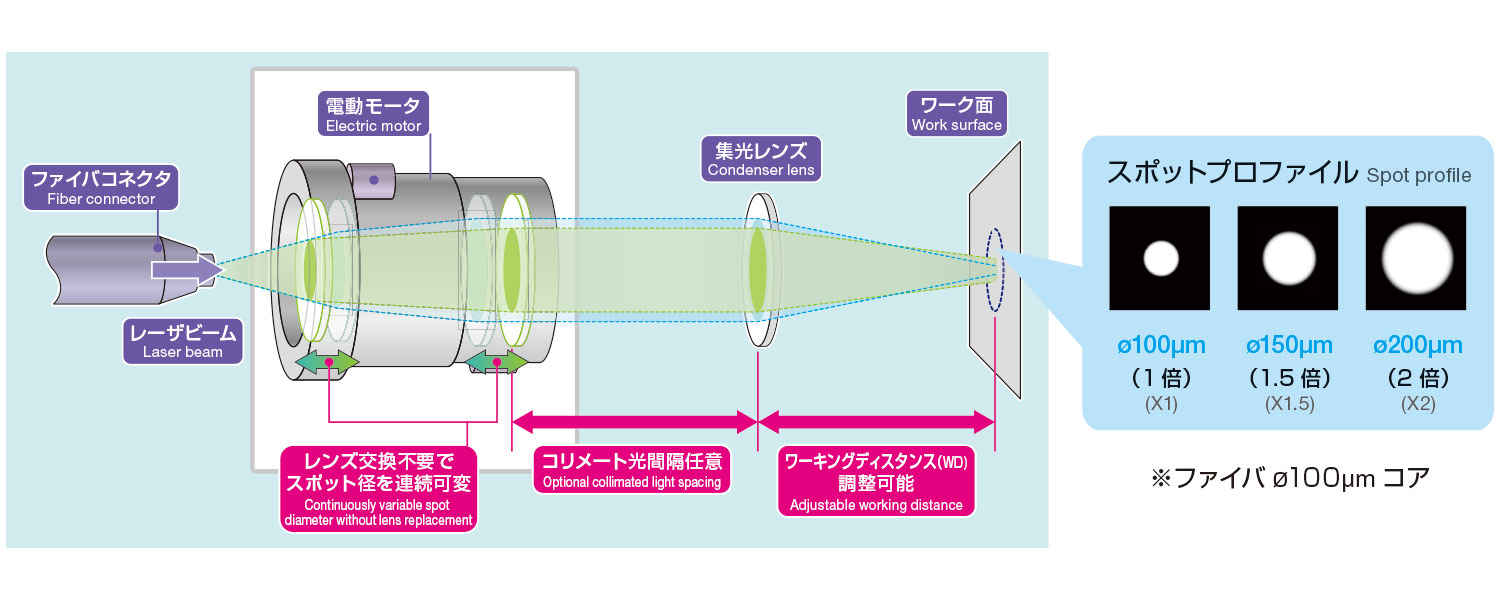

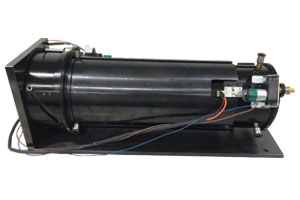

●ズームコリメータ
スポット径（転写倍率）を連続的に可変でき、様々な加工への適応可能。非球面レンズを採用することで収差を抑え、レンズ2枚でズーム機能を実現します。
SPEC EXAMPLES 仕様例

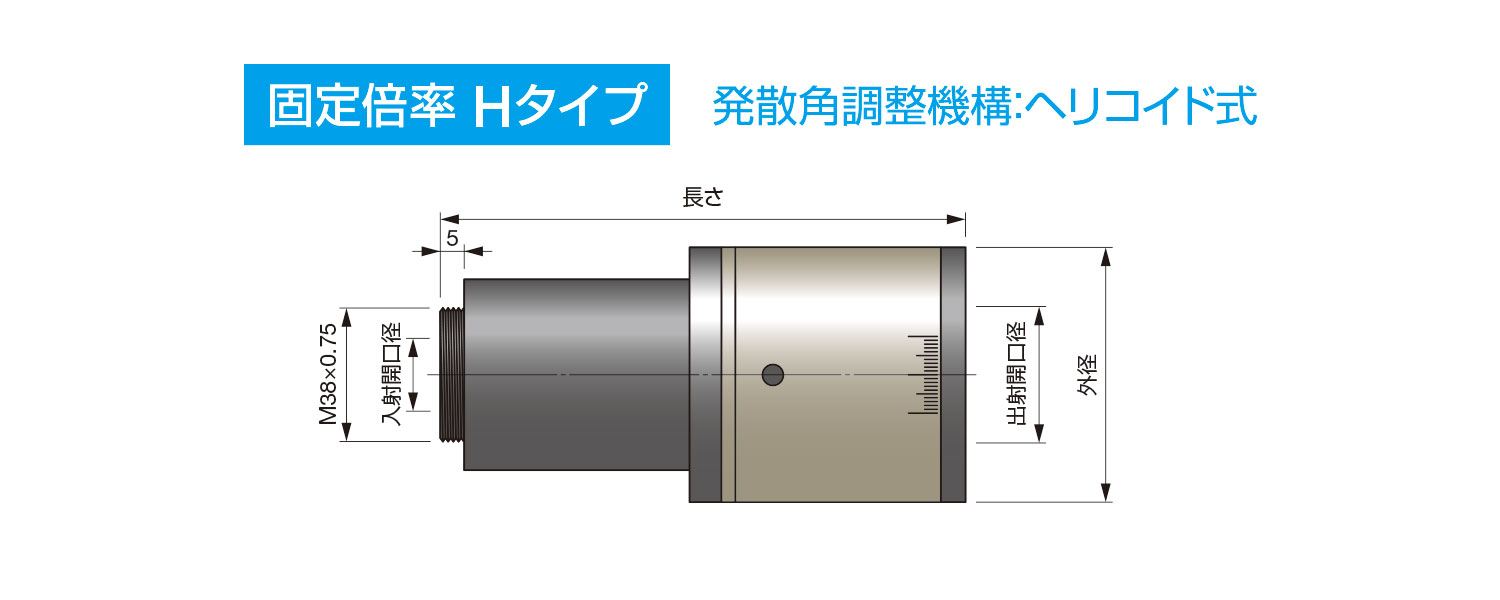

ビームエキスパンダ 固定倍率 高性能タイプ（Hタイプ）
横にスクロールできます
| 型番 | 波長(nm) | 倍率 | 入射開口径 ø(mm) | 出射開口径ø(mm) | 外径ø×長さ(mm) |
|---|---|---|---|---|---|
| BXHA4 X2-25-45 | 266 | 2 | 25 | 45 | 70 × 130 |
| BXHA3 X2-25-45 | 355 | 2 | 70 × 130 | ||
| BXHA3 X3-25-45 | 3 | 70 × 185 | |||
| BXHA3 X4-25-45 | 4 | 70 × 225 | |||
| BXHA2 X2-25-45 | 532 | 2 | 70 × 130 | ||
| BXHA2 X3-25-45 | 3 | 70 × 185 | |||
| BXHA2 X4-25-45 | 4 | 70 × 225 | |||
| BXHA2 X5-25-45 | 5 | 70 × 235 | |||
| BXHA1 X2-25-45 | 1050～1080 | 2 | 70 × 130 | ||
| BXHA1 X3-25-45 | 3 | 70 × 185 | |||
| BXHA1 X4-25-45 | 4 | 70 × 225 | |||
| BXHA1 X5-25-45 | 5 | 70 × 235 | |||
| BXHA1 X6-25-45 | 6 | 70 × 250 |

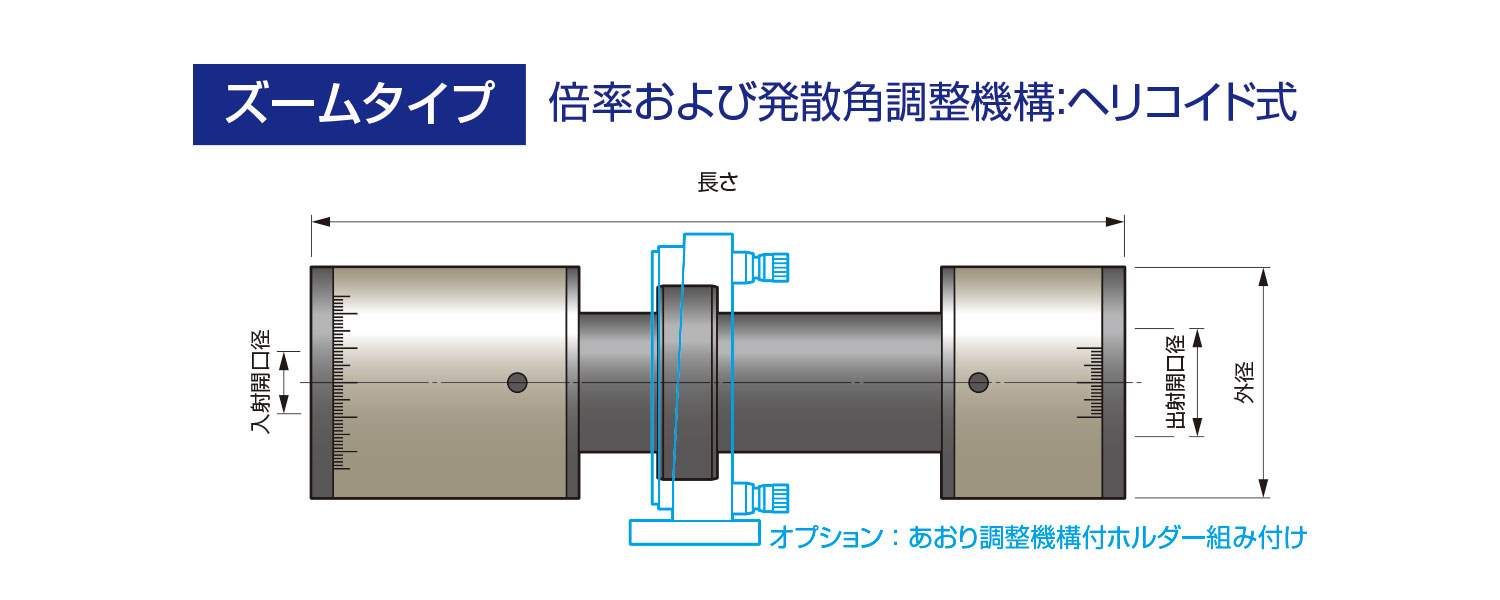

ビームエキスパンダ 可変倍率（ズーム）
横にスクロールできます
| 型番 | 波長(nm) | 倍率 | 入射開口径 ø (mm) | 出射開口径ø (mm) | 外径ø×長さ(mm) |
|---|---|---|---|---|---|
| ZXA3 X3-5-17-27 | 355 | 3～5 | 17 | 27 | 70 × 251 |
| ZXA2 X3-5-17-27 | 532 | ||||
| ZXA1 X3-5-17-27 | 1050～1080 |
※ 仕様は一例です。住友電工ではお客様のご要望に応じた特別設計のレンズを主に製造していますので、詳細はご相談ください。
