カタログ

ドレッサ用ブランク

スミクリスタルPD/PDX

ドレッサ用ブランクスミクリスタルPD/PDXとは

スミクリスタルPD/PDXは、合成ダイヤモンド単結晶を棒状に加工したドレッサ用素材です。その安定した性能と長寿命により、ドレッシング精度向上を実現します。

バルク形状の天然ダイヤモンドと比べて保持力が向上し、ダイヤモンドの脱落を防止します。
断面性の変化がなく、性能劣化を防止します。
結晶方位が揃っており、寿命が安定します。

ラインアップ

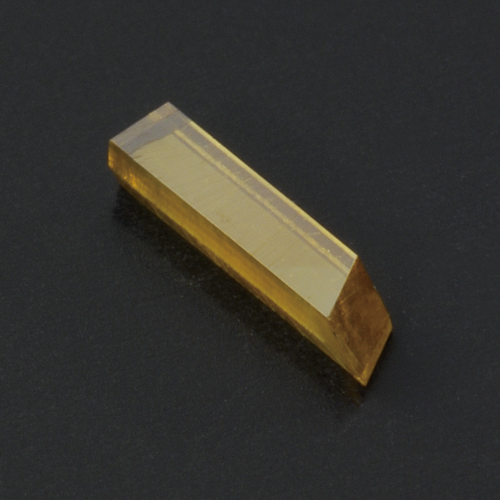

スミクリスタルPD

耐摩耗性の高い(110)面のため、<111>方向で使用しても十分長寿命

スミクリスタルPD-T

高耐摩の<110>方向を容易に判定できるため、PDよりさらに長寿命化が可能

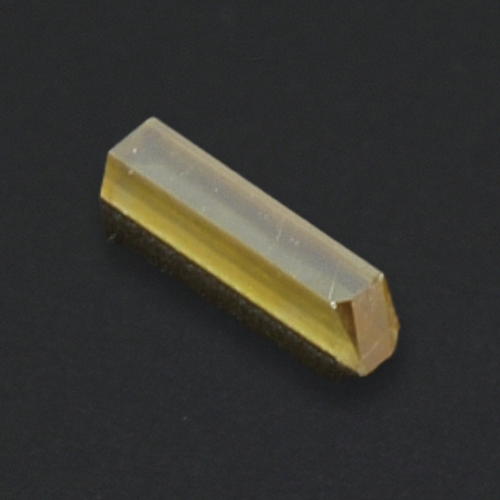

スミクリスタルPDX

(110)面よりも高耐摩の(211)面かつ、高耐摩方向の判別が容易

仕様

スミクリスタルPD

■ 標準型番（PD）

横にスクロールできます

形状	型番	在庫	寸法 T(mm)	寸法 W(mm)	寸法 L(mm)
寸法Ｌは両端面の中心部を結ぶ距離を表します。上下面は劈開面(111)です。	PD 0220	●	0.2^±0.05	0.2^±0.05	2.0~2.5
	PD 0420	●	0.4^±0.05	0.4^±0.05	2.0~2.5
	PD 0630K	●	0.6^±0.1	0.6^±0.1	3.0~4.0
	PD 0640K	●			4.0~5.0
	PD 0650K	●			5.0~
	PD 0830K	●	0.8^±0.1	0.8^±0.1	3.0~4.0
	PD 0840K	●			4.0~5.0
	PD 0850K	●			5.0~
	PD 1130K	●	1.1^±0.1	1.1^±0.1	3.0~4.0
	PD 1140K	●	1.1^±0.1	1.1^±0.1	4.0~5.0

上記以外のサイズもオーダー可能です。
製品には当社規定範囲内の微小内包物が存在します。レーザー切断面をはじめ、製品には当社規定範囲内の欠けが存在します。

■ 標準型番（PD-T）

横にスクロールできます

形状	型番	在庫	寸法 T(mm)	寸法 W(mm)	寸法 L(mm)
側面を一部劈開面とし、耐摩方向の判定を容易にしたタイプです。	PD 0630TK	●	0.6^±0.1	0.6^±0.1	3.0~4.0
	PD 0640TK	●	0.6^±0.1	0.6^±0.1	4.0~5.0
	PD 0830TK	●	0.8^±0.1	0.8^±0.1	3.0~4.0
	PD 0840TK	●	0.8^±0.1	0.8^±0.1	4.0~5.0
	PD 1130TK	●	1.1^±0.1	1.1^±0.1	3.0~4.0
	PD 1140TK	●	1.1^±0.1	1.1^±0.1	4.0~5.0

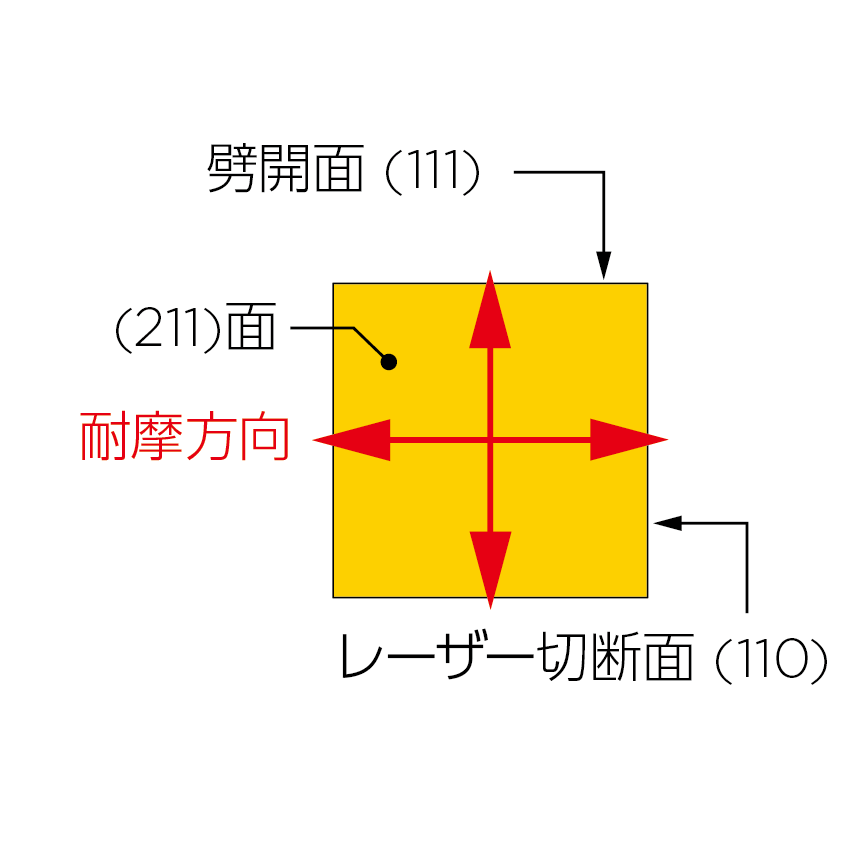

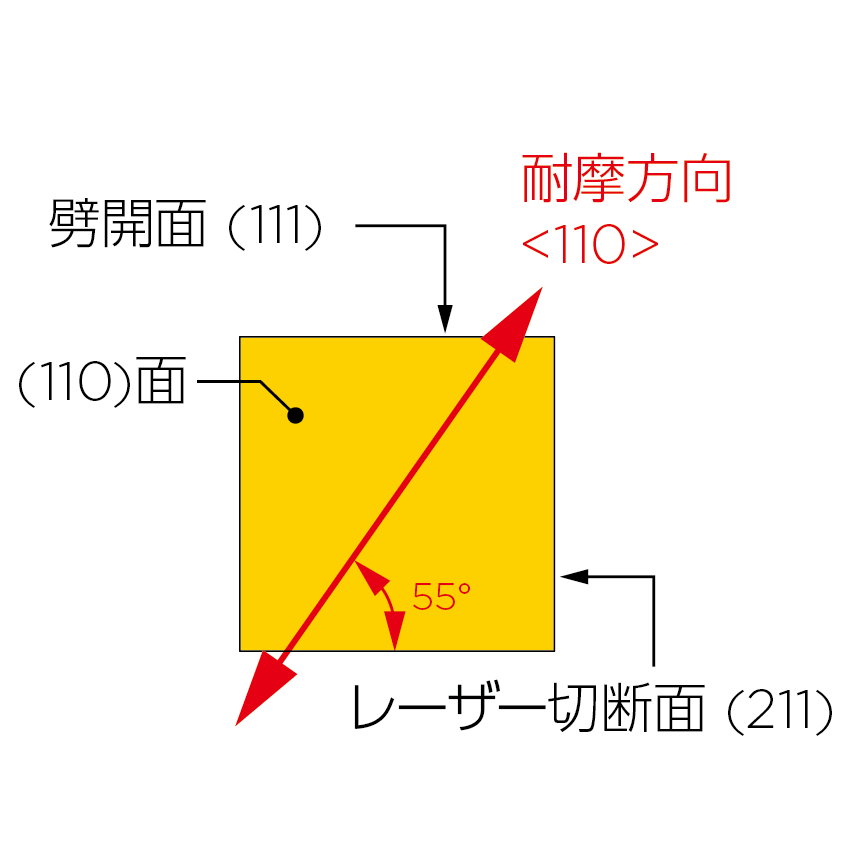

■ PDの結晶方位

耐磨方向は上記2種類が混在します。

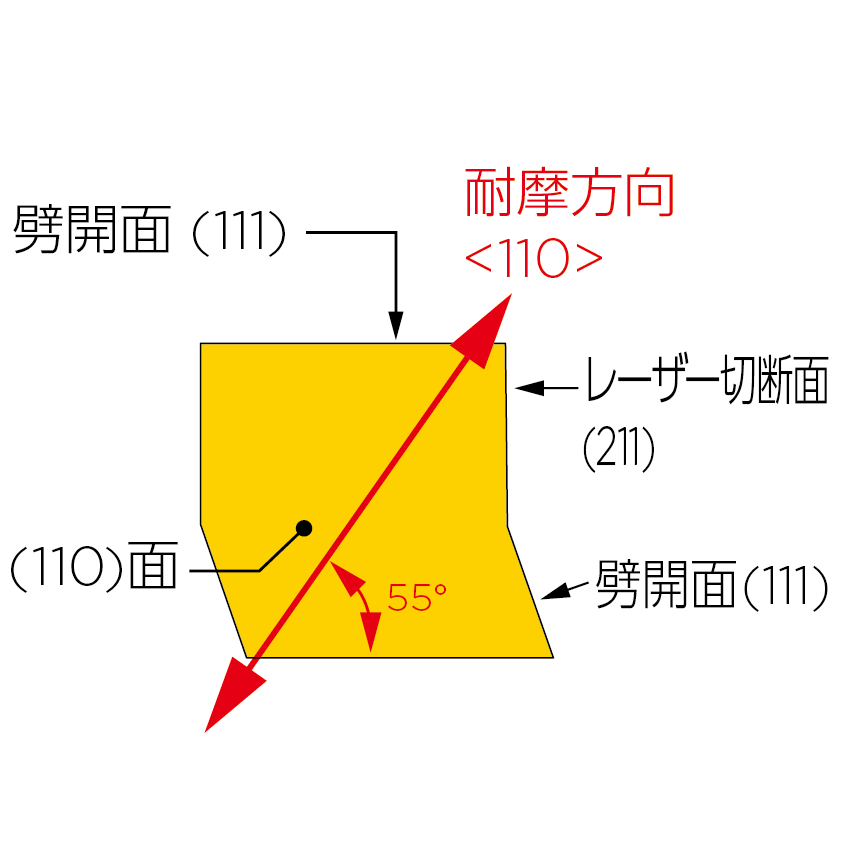

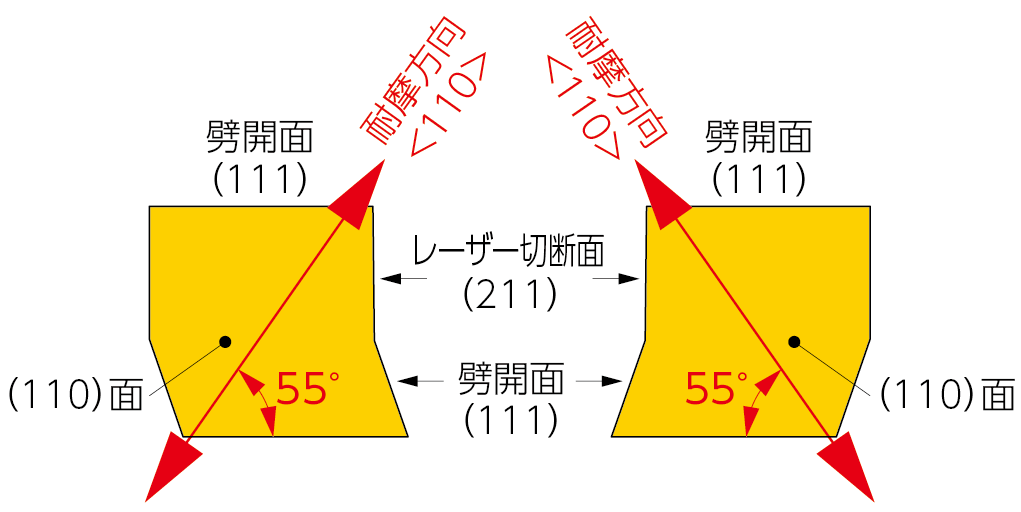

■ PD-Tの結晶方位

側面を一部劈開面とし、耐摩方向の判定を容易にしたタイプです。製品には上記２種類が混在します。

■ KKタイプ

PDには、上記の標準アイテム以外に、両端面を切断した「KKタイプ」を用意しております。標準アイテム型番末尾に「K」をつけてご指定下さい。 (例 PD○○○○KK、PD○○○○TKK)

PD0220、PD0420は既に両端面を切断済ですので、KKタイプの設定はありません。

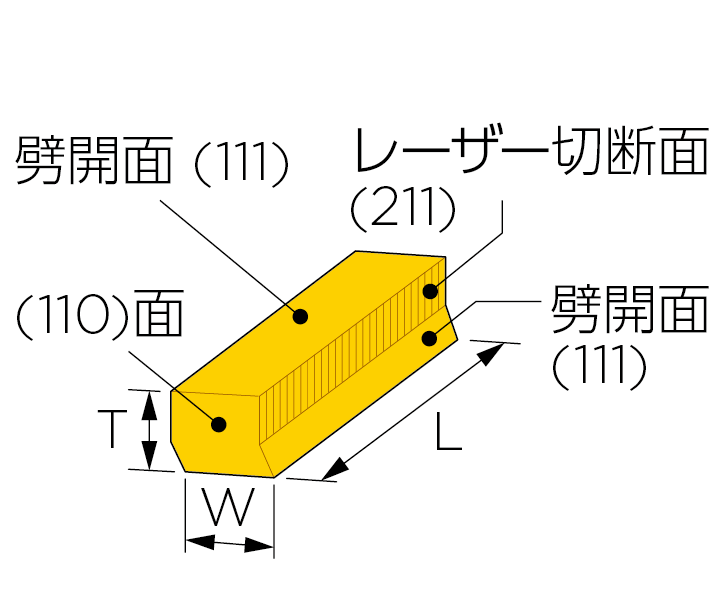

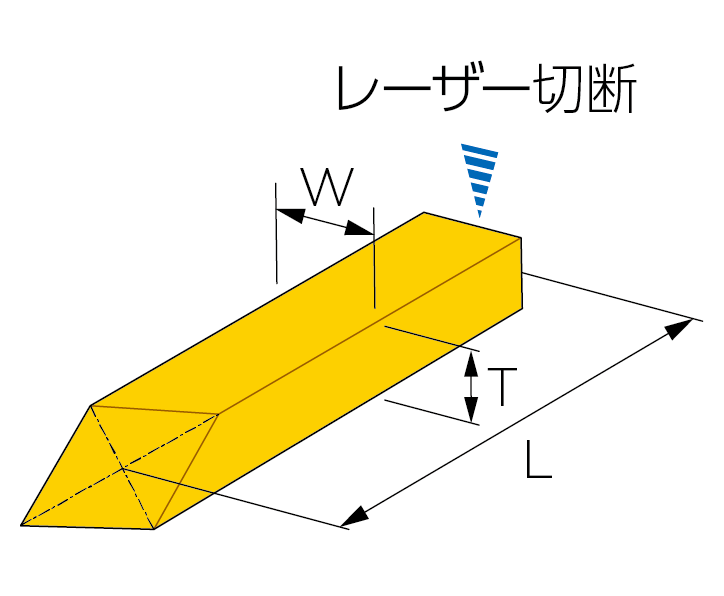

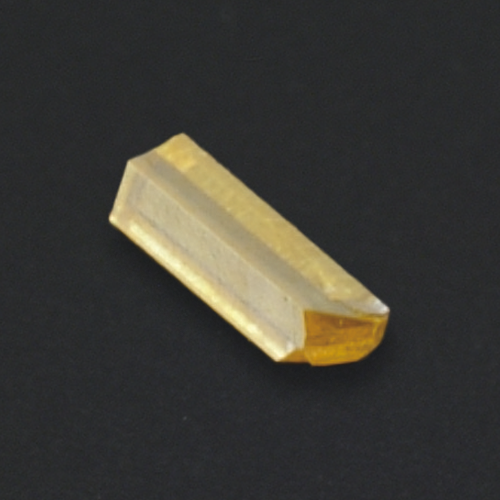

■ 形状

スミクリスタルPDX

■ 標準型番（PDX）

横にスクロールできます

形状	型番	在庫	寸法 T(mm)	寸法 W(mm)	寸法 L(mm)
寸法Ｌは両端面の中心部を結ぶ距離を表します。上下面は劈開面(111)です。	PDX 0220	●	0.2^±0.05	0.2^±0.05	2.0^±0.1
	PDX 0320	●	0.3^±0.05	0.3^±0.05	2.0^±0.1
	PDX 0420	●	0.4^±0.05	0.4^±0.05	2.0^±0.1
	PDX 0630	●	0.6^±0.1	0.6^±0.1	3.0^±0.5
	PDX 0640	●	0.6^±0.1	0.6^±0.1	4.0^±0.5
	PDX 0830	●	0.8^±0.1	0.8^±0.1	3.0^±0.5
	PDX 0840	●	0.8^±0.1	0.8^±0.1	4.0^±0.5
	PDX 1130	●	1.1^±0.1	1.1^±0.1	3.0^±0.5
	PDX 1140	●	1.1^±0.1	1.1^±0.1	4.0^±0.5

上記以外のサイズもオーダー可能です。製品には当社規定範囲内の微小内包物や欠け等が存在します。レーザー切断面をはじめ、製品には当社規定範囲内の欠けが存在します。

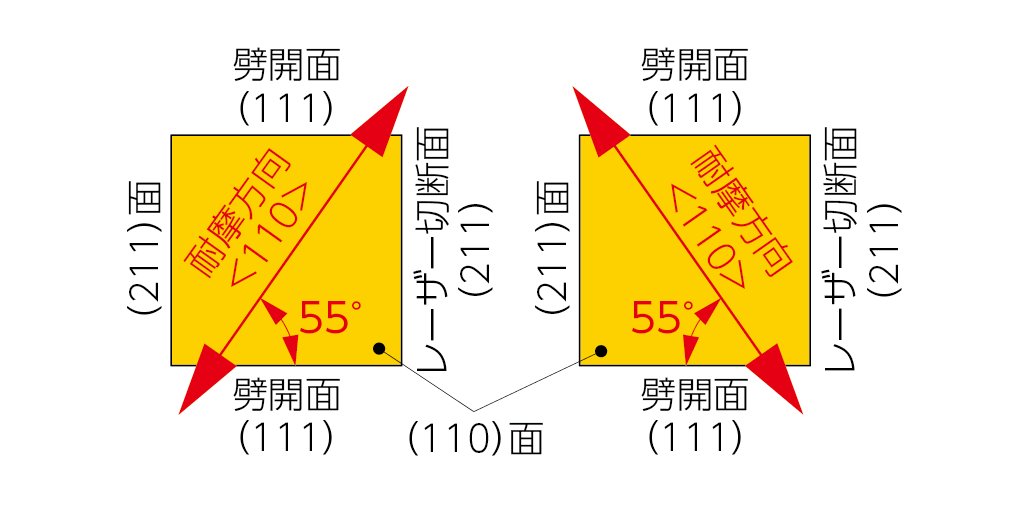

■ PDXの結晶方位

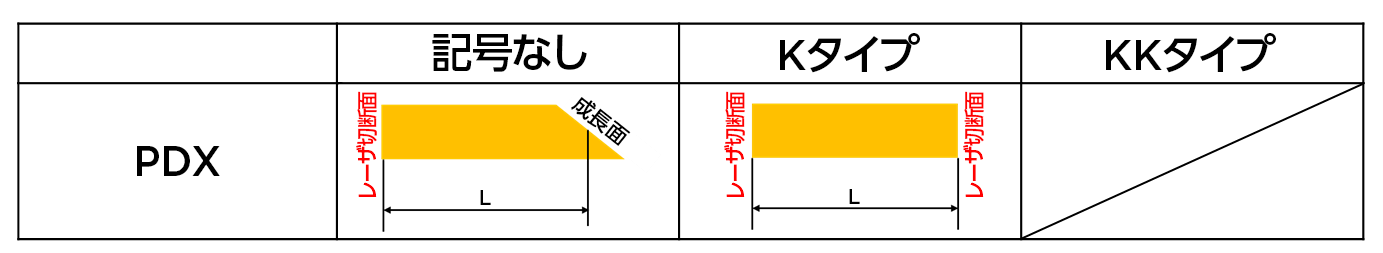

■ Kタイプ

PDXには、上記の標準アイテム以外に、両端面を切断した「Kタイプ」を用意しております。標準アイテム型末尾に「K」をつけてご指定下さい。(例 PDX○○○○K)

PDX0220、PDX0320、PDX0420は既に両端面を切断済ですので、Kタイプの設定はありません。

■ 形状

よくある質問（FAQ）

天然ダイヤモンドと比べて何が優れていますか？

天然ダイヤモンドよりも縦横比が大きくできるため、保持力が向上し、ダイヤモンドの脱落を防止できます。断面積の変化がなく、使用時の性能劣化を防止できます。品質のバラツキが小さく、安定しています。天然ダイヤモンドは稜線が明瞭でないため、面方位の判定が難しい場合がありますが、人工ダイヤモンドは端面の面方位や耐磨方向を正確に判定できます。

どこで購入できますか？

お問い合わせフォームから、ご希望の型番と数量をご連絡ください。
