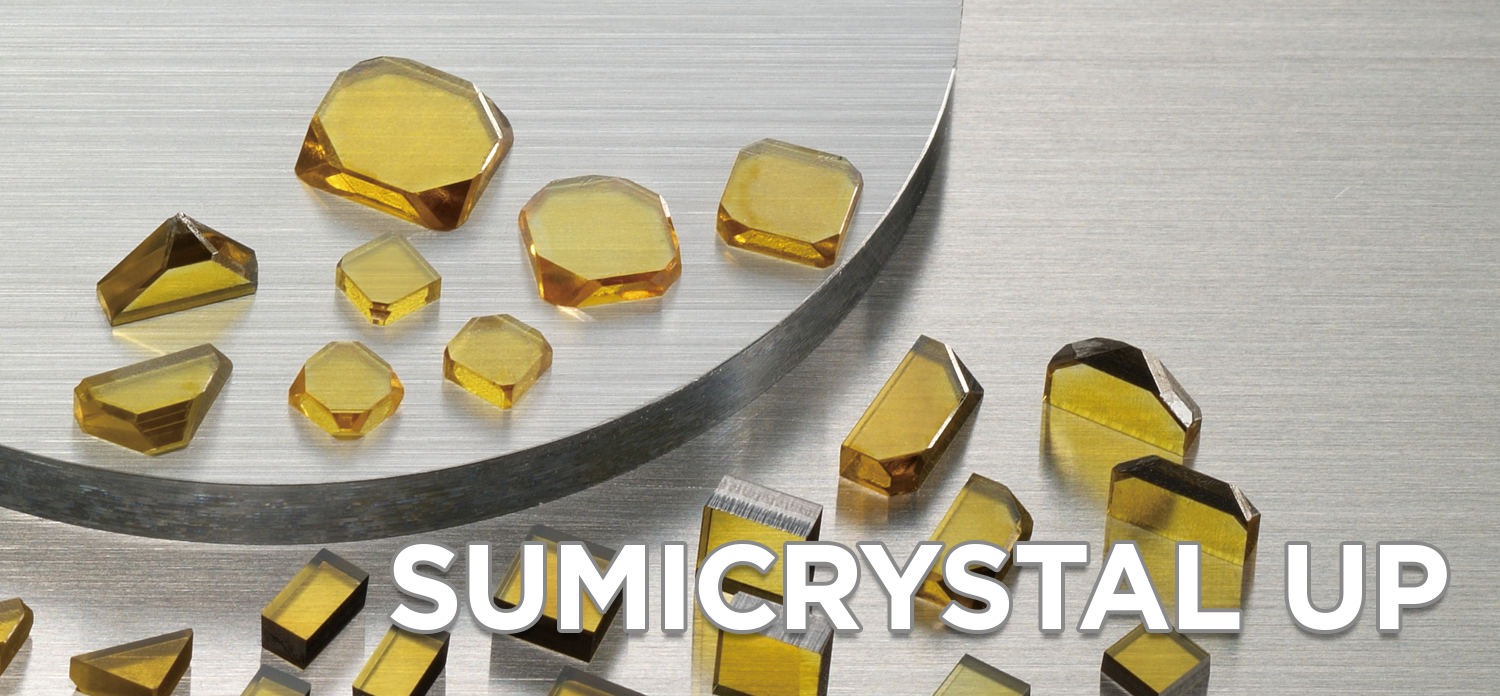

スミクリスタルUP

スミクリスタルUPとは

高度先端技術の中で、光学素子金型に代表される超精密加工の分野は、近年急速に発展しています。スミクリスタルUPは、これらの用途における切削工具の素材として最適の性能と高い信頼性を示します。

天然ダイヤモンドと比べて品質のバラツキが小さく、安定しています。
天然ダイヤモンドでは個々の形状に合わせた加工が必要ですが、スミクリスタルは形状が一定であるため、刃先成形が容易に行えます。
目的の形状に近い物を選んで頂けるため、刃先成形時の取り代を少なくできます。

ラインアップ

UP 標準タイプ

6面が(100)面の直方体タイプ

UP エコノミータイプ

外周部の成長面を残した、円内保証のタイプ。体積が大きく経済的

UP ハーフカットタイプ (100)タイプ

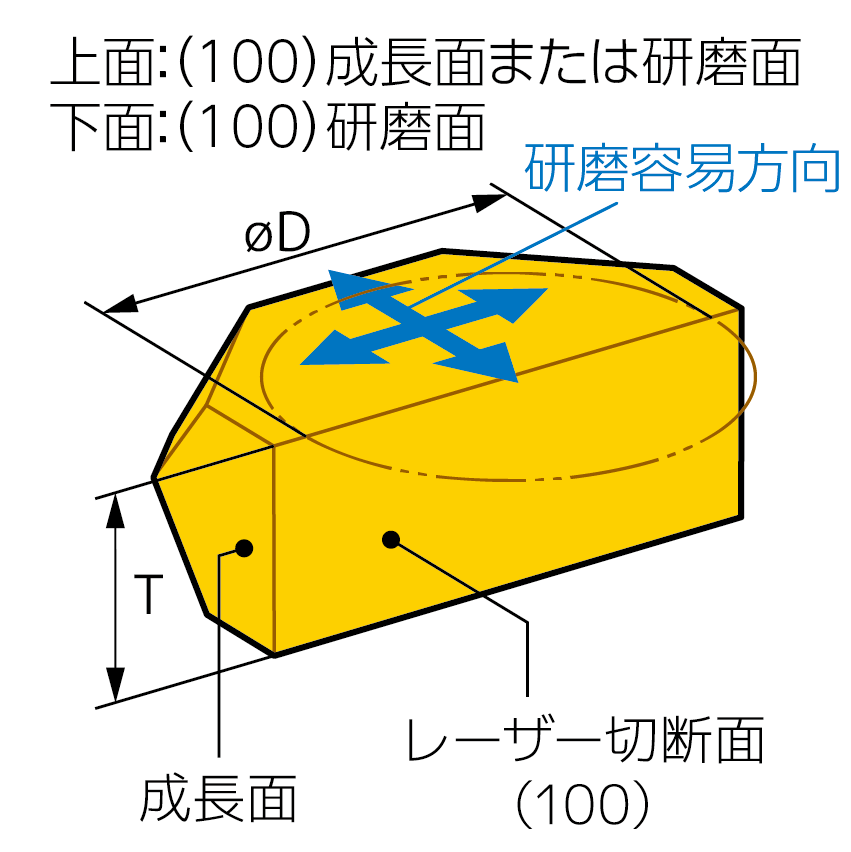

UPエコノミーを(100)面で半分に切断したタイプ

UP ハーフカットタイプ (110)タイプ

UPエコノミーを(110)面で半分に切断したタイプ

UPT

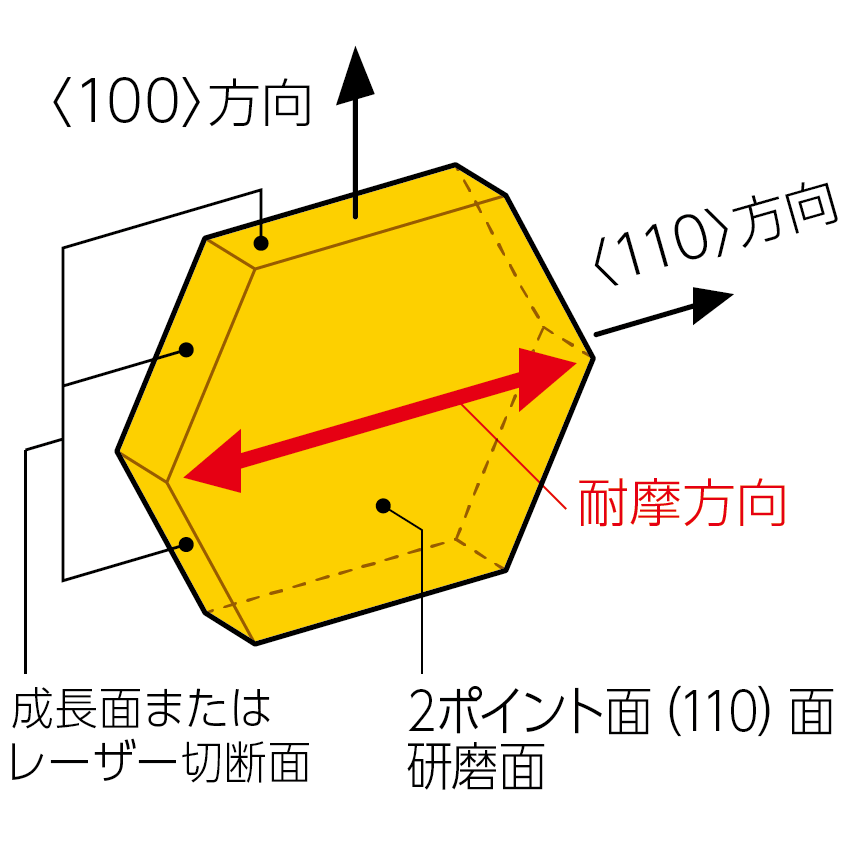

(110)面を主面としたタイプ

仕様

■ 標準型番（標準タイプ）

6面を(100)面で囲まれた直方体タイプです。

横にスクロールできます

形状	型番	寸法 L(mm)	寸法 W(mm)	寸法 C1, C2(mm)	寸法 T(mm)
図中の青矢印は、研磨が容易な方向を示します。結晶面方向はコーナー部を除きすべて(100)です。	UP 282512	2.8~3.5	2.5~3.5	~0.8	1.2^±0.1
	UP 282515	2.8~3.5	2.5~3.5	~0.8	1.5^±0.1
	UP 303015	3.0~3.5	3.0~3.5	~0.3	1.5^±0.1
	UP 301415	3.0~3.5	1.4~1.7	~0.3	1.5^±0.1
	UP 333014	3.3~4.0	3.0~4.0	~0.9	1.4^±0.1
	UP 333017	3.3~4.0	3.0~4.0	~0.9	1.7^±0.1
	UP 353514	3.5~4.0	3.5~4.0	~0.4	1.4^±0.1
	UP 353517		3.5~4.0		1.7^±0.1
	UP 351717		1.7~2.0		1.7^±0.1

在庫　無印：受注生産品　＊形状図に記載の面方位は代表値であり、実際の製品には方位のずれが存在します。
上記以外のサイズもオーダー可能です。
製品には当社規定範囲内の微小内包物や欠け等が存在します。
製品コーナー（C 面）内部には検査対象外の内包物や亀裂等が存在します。

■ 標準型番（UPエコノミータイプ）

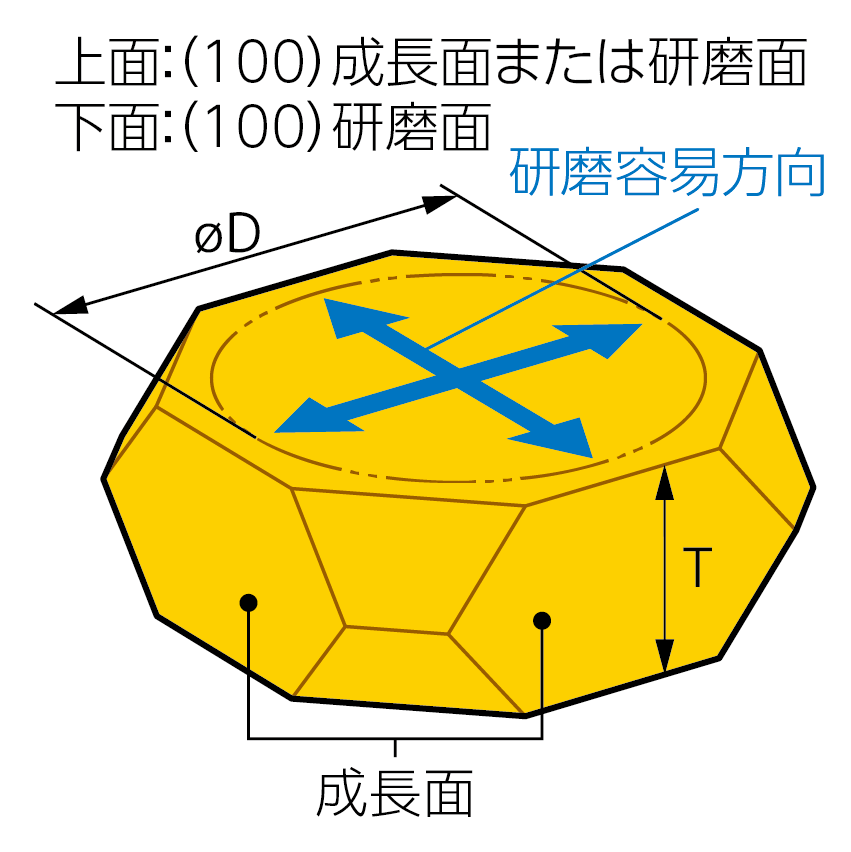

外周部と上面の（100）成長面をそのまま残したタイプで体積が大きく経済的なことが特長です。

横にスクロールできます

形状	型番	最低保証寸法 øD(mm)	寸法 T(mm)
図中の青矢印は、研磨が容易な方向を示します。	UP 2010	2.0	1.0^+0.2 -0.0
	UP 2012	2.0	1.2^+0.3 -0.0
	UP 2510	2.5	1.0^+0.2 -0.0
	UP 2512		1.2^+0.3 -0.0
	UP 2515		1.5^+0.3 -0.0
	UP 3010	3.0	1.0^+0.2 -0.0
	UP 3012		1.2^+0.3 -0.0
	UP 3015		1.5^+0.3 -0.0
	UP 3510	3.5	1.0^+0.2 -0.0
	UP 3512		1.2^+0.3 -0.0
	UP 3515		1.5^+0.3 -0.0
	UP 4010	4.0	1.0^+0.2 -0.0
	UP 4012		1.2^+0.3 -0.0
	UP 4015		1.5^+0.3 -0.0
	UP 4020		2.0^+0.3 -0.0
	UP 4510	4.5	1.0^+0.2 -0.0
	UP 4512		1.2^+0.3 -0.0
	UP 4515		1.5^+0.3 -0.0
	UP 4520		2.0^+0.3 -0.0
	UP 5010	5.0	1.0^+0.2 -0.0
	UP 5012		1.2^+0.3 -0.0
	UP 5015		1.5^+0.3 -0.0
	UP 5020		2.0^+0.3 -0.0

在庫　無印：受注生産品　＊形状図に記載の面方位は代表値であり、実際の製品には方位のずれが存在します。
上記以外のサイズもオーダー可能です。製品の最低保証寸法内には、当社規定範囲内の微小内包物等が存在します。最低保証寸法の外側には、検査対象外の内包物や欠け等が存在します。
